Strumento di lacerazione

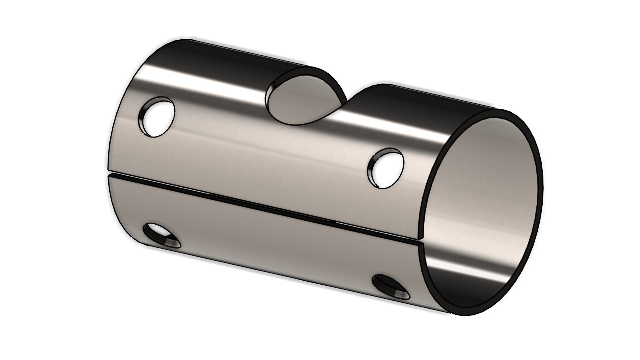

È possibile utilizzare lo strumento Lacerazione per creare lacerazioni nei corpi cilindrici e conici a parete sottile o cava. Selezionando un bordo su una faccia cilindrica o conica, è possibile appiattire la parte come lamiera.

Nelle versioni precedenti, se si disponeva di una parte cilindrica o conica, era necessario creare un gioco intenzionale nello schizzo di base per convertire la parte in lamiera.

SOLIDWORKS supporta solo i tagli diritti, non i tagli inclinati.

Per usare lo strumento di lacerazione in una parte cilindrica:
  1. In una parte cilindrica o conica a parete sottile o cava, fare clic su Lacerazione (barra degli strumenti Lamiera).

  2. Nell'area grafica, selezionare:
    1. Un bordo.

    2. Un punto di riferimento sul modello.

      Il punto di riferimento può trovarsi sul modello o in qualsiasi punto dell'area grafica. Se si seleziona un punto di riferimento che non si trova sul modello, il software lo proietta sul modello.

  3. Specificare le opzioni nel PropertyManager e fare clic su .

    Una volta completata la lacerazione, è possibile convertire la parte in lamiera utilizzando lo strumento Inserisci piegature .
