この例では、ネイティブ CAD ファイルからの複数のテッセレーション レベルを示します。

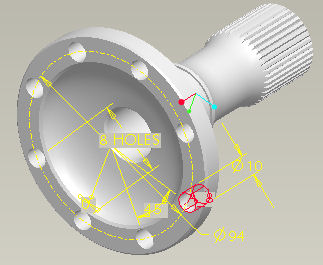

例として、次のネイティブ CAD ファイルを使用して、入力設定が結果に及ぼす影響を調べてみます。
CAD ファイル タイプ：PTC Pro/ENGINEER®
拡張子：.prt
サイズ：2,276 KB
弦誤差：0.1 mm
法線偏差：10°
出力の圧縮：32 ビット
SMG サイズ：99 KB
圧縮率：23
弦誤差：0.4 mm
法線偏差：40°
SMG サイズ：44 KB
圧縮率：52
弦誤差：0.8 mm
法線偏差：80°
SMG サイズ：38 KB
圧縮率：60
