上書きされた寸法

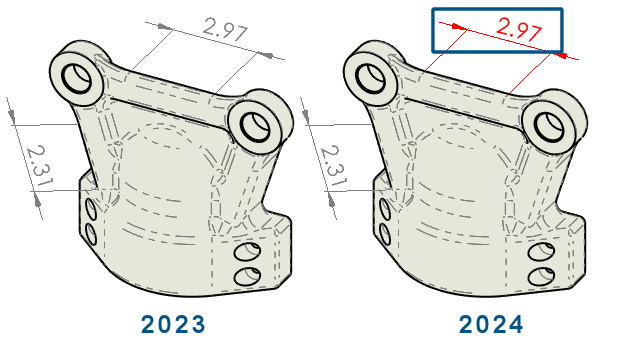

上書きされた寸法の色を自動的に変更するように選択できます。

以前は、すべての寸法をクリックし、そのプロパティを表示して上書きを確認する必要がありました。

次を行うことができます:
  • 上書きされた寸法の色を自動的に変更します。

    色を指定するには、 ツール（Tools） > オプション（Options） > システム オプション（System Options） > 色（Colors） をクリックします。色スキーム設定（Color scheme settings）で、図面、上書きされた寸法（Drawings, Overridden dimensions）の色を編集します。

    色を表示するには、ツール（Tools） > オプション（Options） > ドキュメント プロパティ（Document Properties） > 寸法（Dimensions）をクリックし、上書きされた寸法を別の色でハイライト表示（Highlight overridden dimensions in a different color）を選択します。

  • 上書きされた寸法値を元の値に戻します。

    上書きされた寸法を右クリックし、元の値を復元（Restore original value）を選択します。
