拘束先が不明な寸法を再添付することで、プロセスの信頼性をより高めることができます。同様にプロセスの信頼性を高めるように、拘束先が不明ではない寸法を再添付できます。
当フィーチャーでは以下はサポートされていません。
- インポートされた寸法
- DimXpert 寸法(DimXpert dimensions)
- 直列寸法(Chain dimensions)
- 対称線形直径寸法
- パス長寸法
拘束先が不明な寸法を再添付するには:

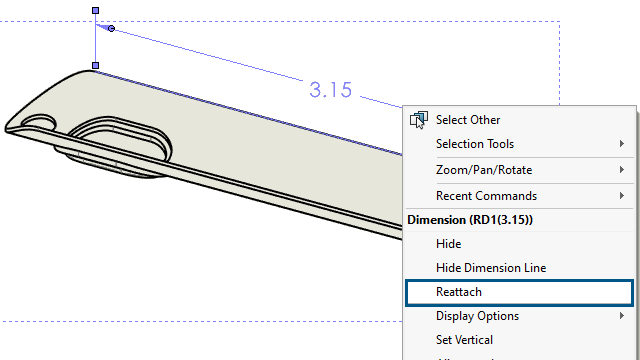

- 拘束先が不明な寸法を右クリックし、再添付（Reattach）をクリックします。
SOLIDWORKS® は、最初の補助線上の拘束先が不明な点に X を付けてハイライト表示します。
- 拘束先が不明な点を再添付するため、モデル上の点を選択します。
拘束先が不明な点が、新しい選択項目に再添付されます。
SOLIDWORKS が、次の補助線上の拘束先が不明な点に X を付けてハイライト表示します。
- 拘束先が不明な点を再添付するため、モデル上の点を選択します。
拘束先が不明な点が、新しい選択項目に再添付されます。
