SOLIDWORKS ドキュメントを以前のバージョンとして保存

SOLIDWORKS 2024 以降では、SOLIDWORKS の最新バージョンで作成または保存された SOLIDWORKS の部品、アセンブリ、図面を、以前のバージョンの SOLIDWORKS 内で完全に機能するドキュメントとして保存できます。2 リリース前まで遡ってドキュメントを保存できます。Pack and Go もこの機能をサポートしています。

SOLIDWORKS 2024 のファイルを SOLIDWORKS 2023 バージョンまたは SOLIDWORKS 2022 バージョンとして保存できます。この以前のリリースとの互換性により、SOLIDWORKS の 2 つの以前のバージョンのいずれかを使用する他のユーザーとファイルを共有できます。以前のリリースとの互換性は、この 2 つのリリースを超えて拡張することはできません。
この機能にアクセスするには、SOLIDWORKS ユーザーはアクティブなサブスクリプション ライセンスを持っている必要があります。3DEXPERIENCE ユーザーは、デフォルトでアクティブなサブスクライバです。

ワークフロー（Workflow）

このプロセスでは、互換性のないアイテムに手動で対処する必要があります。次の表に示すように、互換性のないアイテムとは、存在しないアイテム、または選択した以前のリリースでサポートされていないアイテムです。

推奨事項：互換性のないアイテムを扱うと、モデルが大幅に変更される場合があります。以前のバージョンとして保存する前に、現在のモデルのコピーを保存し、そのコピーで互換性のないアイテムを扱います。

SOLIDWORKS ドキュメントを以前のバージョンとして保存するには:

  1. SOLIDWORKS の最新バージョンで SOLIDWORKS ドキュメントを開くか保存します。
  2. ファイル（File） > 指定保存（Save As）をクリックします。

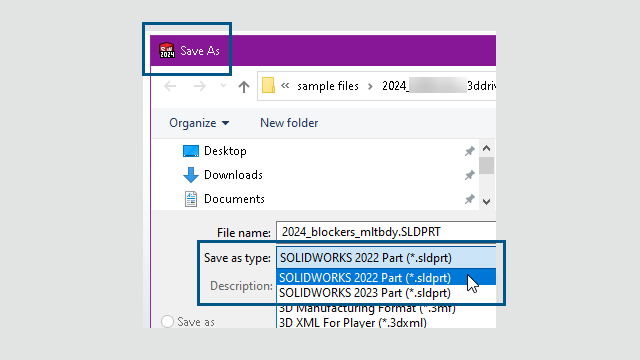

  3. ダイアログ ボックスのファイルの種類（Save as type）で、ドキュメントの保存先となる以前のバージョンを選択し、保存（Save）をクリックします。

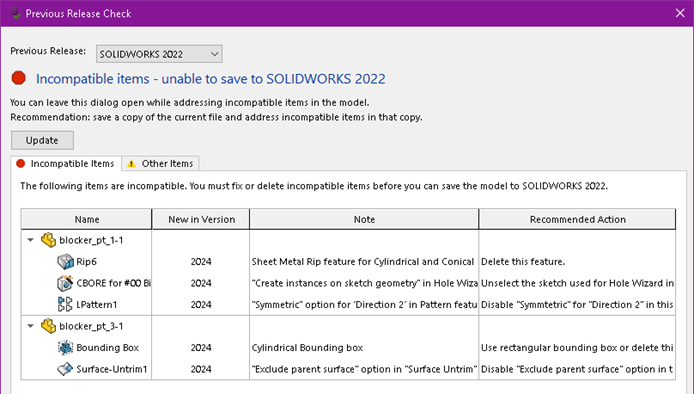

    ドキュメントに下記のような互換性がないアイテム（Incompatible items）またはその他のアイテム（Other items）が含まれている場合は、以前のリリース版のチェック（Previous Release Check）ダイアログ ボックスが表示されます。それ以外の場合、ドキュメントは以前のバージョンとして保存されます。

    任意の時点でこのダイアログボックスを開くには、 ツール（Tools） > 評価（Evaluate） > 以前のリリース版のチェック（Previous Release Check） をクリックします。
    タブ 説明
    互換性がないアイテム（Incompatible Items） ファイルを以前のバージョンの SOLIDWORKS として保存する前に、手動で対処する必要があるアイテムがリストされます。互換性のないアイテムを除去または編集すると、モデルの質量特性、サイズ、形状が変更されたり、モデルの動作が再構築されたりする場合があります。

    場合によっては、互換性のないアイテムを削除する必要があります。また、フィーチャー オプションを変更することで、互換性のないアイテムに対処できる場合もあります。互換性のないアイテムは、FeatureManager デザイン ツリーに最初に登場する順序で一覧表示されます。
    その他のアイテム 保存プロセスで自動的に除去されるアイテムがリストされます。これらは、ドキュメントのトポロジー、再構築、質量特性に影響を与えないアイテムです。たとえば、図面上の情報やアノテート アイテムのような表示アイテムです。
    ドキュメントにその他のアイテム（Other items）のみが含まれており、互換性がないアイテム（Incompatible items）が含まれていない場合は、その他のアイテム（Other items）タブで保存を続行（Proceed With Save）をクリックして、ドキュメントを以前のバージョンに保存します。

    すべての互換性がないアイテム（Incompatible items）に対処したら、ドキュメントが選択した以前のリリース版と完全に互換性があることを確認するメッセージが表示されます。

  4. 保存プロセスを繰り返して、ファイルを以前のバージョンとして保存します。
