Defeature ルール セットの作成

Defeature ルール セットを使用して、モデルを単純化できます。

Defeature ルール セットを作成するには:
  1. モデルを開き、Defeature （ツール ツールバー）またはツール（Tools） > Defeature をクリックします。
  2. PropertyManager でシルエット（Silhouette） を選択します。
  3. 次へ（Next） をクリックします。
  4. Defeature ルールをアセンブリに適用（Apply Defeature Rules to Assembly）で、ルールを編集（Edit Rules）をクリックします。

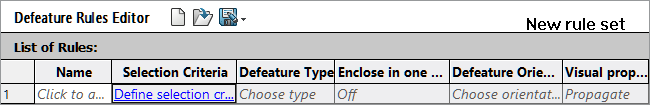

  5. Defeature ルール エディタ（Defeature Rules Editor） ダイアログボックスで、名前（Name）に名前を入力します。

  6. 選択条件（Selection Criteria）で、選択条件を定義（Define selection criteria）をクリックします。

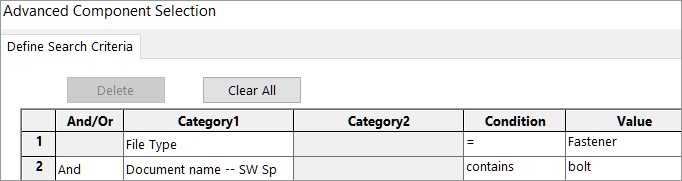

  7. 構成部品選択の詳細設定（Advanced Component Selection）ダイアログボックスで、検索条件を選択します。

    たとえば、ファイル名に bolt が含まれるファスナーを検索します。

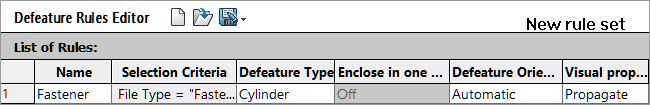

  8. Defeature ルール エディタ（Defeature Rules Editor）ダイアログ ボックスで、Defeature タイプ（Defeature Type）および Defeature の方向（Defeature Orientation）を指定します。
    各ルールに、名前（Name）、選択条件（Selection Criteria）、Defeature タイプ（Defeature Type）、および Defeature の方向（Defeature Orientation）が入力されている必要があります。

  9. オプション: 保存（Save） をクリックし、ルールを Defeature ルール セット .slddrs として保存します。
  10. Defeature ルール エディタ（Defeature Rules Editor）ダイアログ ボックスで、OK をクリックすると、PropertyManager に戻ります。

    Defeature ルールをアセンブリに適用（Apply Defeature Rules to Assembly）のルール ステータスは保留中（Pending）です。

  11. 適用（Apply）をクリックします。

    SOLIDWORKS® がルールをモデルに適用すると、ステータスは完了（x/y ボディ OK）（Done (x of y bodies OK)）に変わります。

  12. オプション: ログを保存（Save log）をクリックし、結果をログ ファイルに保存します。

    ログ ファイルを開くと、フィーチャー解除された構成部品とフィーチャー解除済みのステータスのリストが表示されます。

    Log for defeature silhouette rules applied to C:\Lifts\LIFT.SLDASM

### Rule: Fasteners - bolts ###
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-3@4545: OK
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-2@4545: OK
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-1@4545: OK
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-2@4568: OK
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-3@4568: OK
Hex@12mm NOM x 70mm LG, METRIC SHOULDER BOLT-1@4568: OK
Rule complete: 6 OK, 0 Failed
