概要: プラスチック射出成形シミュレーション

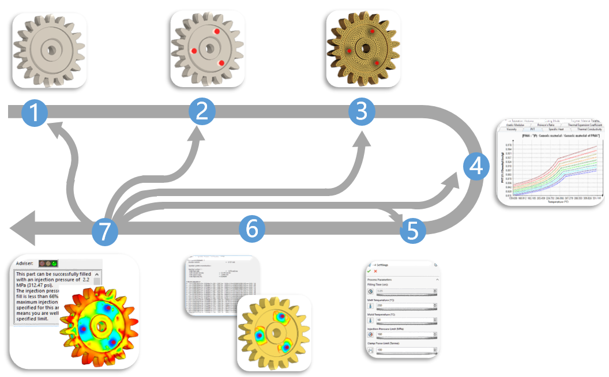

以下に示すプラスチック射出成形シミュレーションの主なステップは、設計プロセスの反復的な性質を示しています。 これらのステップでは、シミュレーションを成功させるために実行できる改善アクションについて説明しています。



手順 説明
1 キャビティ、インサート、ランナーなどの CAD 部品を作成します。
2 CAD エンティティの境界条件を定義します。
3 メッシュを作成します。
4 樹脂および固体コンポーネント（金型、インサート）の材料を選択します。
5 プロセス パラメータを定義します。
6 解析を実行する。
7

解析結果を評価します。

  • 問題または欠陥が検出されなかった場合、シミュレーションは完了します。
  • パート・デザインに問題がある場合は、ステップ 1 に戻ります。
  • 代替ゲート位置を指定するには、ステップ 2 に戻ります。
  • 代替材料の挙動を調べるには、ステップ 4 に戻ります。
  • プロセス条件に問題がある場合は、ステップ 2、4、または 5 に戻ります。
ベスト プラクティスとして、メッシュを緻密化し（ステップ 3）、シミュレーションを再実行して、結果がメッシュ密度とは独立していることを確認します。 メッシュ サイズが異なることによる結果のわずかな違いは許容されます。
