射出位置アドバイザー（Injection Location Advisor）は、指定された材料、プロセス条件、および型開き方向を考慮して、成形品の形状を評価し、最大 10 の適切な射出位置を特定します。
射出位置アドバイザー（Injection Location Advisor）PropertyManager を開くには:
- PlasticsManager ツリーで境界条件（Boundary Conditions）
を右クリックし、射出位置アドバイザー（Injection Location Advisor）
をクリックします。
射出位置アドバイザー（Injection Location Advisor） PropertyManager は、単一材料射出プロセスでのみ使用できます。 モデルにランナー領域がある場合、射出位置が既に定義されているため、射出位置アドバイザー PropertyManager は使用できません。
モデルに既に射出位置が指定されている場合、射出位置アドバイザーがゲート位置の候補を評価する前に、指定されている射出位置の削除を求める警告メッセージが表示されます。
射出位置アドバイザーは、熱硬化性材料を使用したスタディをサポートしていません。
指定
| 位置の数 |
次のいずれかのオプションを選択します:
|
自動（Automatic）
|
SOLIDWORKS Plastics は反復アプローチを有効にして、キャビティを充填するための射出位置の最適な数（最大 10）を決定します。
|
|
ユーザー定義
|
キャビティを充填するための射出位置のカスタム数を指定します（最大 10）。
|
|
| 型開き方向 |
次のいずれかのオプションを選択します:
|
自動（Automatic）
|
SOLIDWORKS Plastics は、モデルのジオメトリをスキャンして、 金型の開き方向を 3 つのデフォルト平面の 1 つに沿うように決定します。
|
|
ユーザー定義
|
型開き方向の平面を指定します。既存の平面を選択するか、平面サーフェスまたはフェースを選択して、モールドの開き方向を決定できます。
|
|
| 除外される領域 |
射出位置アドバイザー（Injection Location Advisor）が考慮から除外するモデルの領域を定義します。 |
| 結果レビュー |

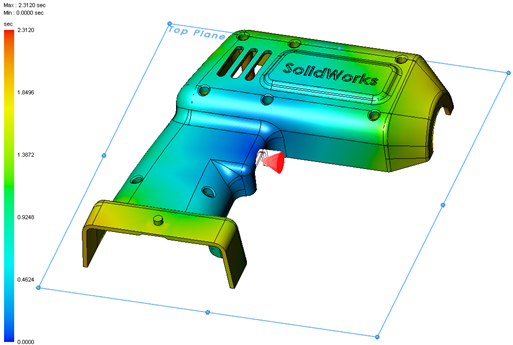

推奨射出位置と充填プロットのプレビューを表示します。 推奨射出位置に基づいて、プラスチック材料が金型に充填される方法を予測します。
|
 |
| 赤いグリフ点は、射出位置アドバイザー（Injection Location Advisor）によって選択されたゲート位置の候補を示します。 |
