모델 모서리 사용

직선 모델 모서리를 기준으로 구속조건을 적용할 수 있습니다. 모서리의 방향으로 평행 이동을 미리 설정할 수 있습니다. 쉘 메시의 경우, 모서리에 대해 회전을 지정할 수도 있습니다.

다음 표에는 이 구속조건 유형의 속성이 요약되어 있습니다.

특성 값
솔리드에 가능한 자유도 1 평행 이동
쉘과 빔의 가능한 자유도 1 가지 평행 이동과 1 가지 회전 이동
트러스에 가능한 자유도 1 평행 이동
3차원 기호
이동 회전량
선택 가능한 요소 꼭지점, 모서리, 면과 빔 조인트
평행이동

모서리 따라
회전(쉘과 빔에만)

모서리 따라

예

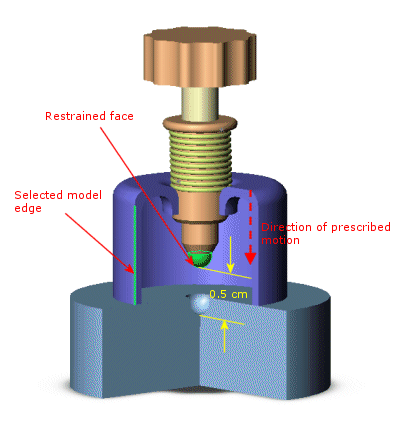

나사의 선택된 면(초록색으로 표시)은 선택한 모서리(초록색으로 표시)에 의해 지정된 방향으로 0.5cm 이동해야 합니다. 미리보기를 사용하여 방향을 식별합니다. 음수값 -0.5cm를 사용하여 거꾸로합니다.
