면은 기준으로 사용하여 구속조건을 적용할 수 있습니다. 평면의 방향 1과 2 및 평면의 수직 방향으로 평행 이동을 미리 설정할 수 있습니다. 쉘 메시의 경우, 이런 방향을 기전으로 회전을 미리 설정할 수 있습니다.
다음 표에는 이 구속조건 유형의 속성이 요약되어 있습니다.
| 특성
|
값
|
|---|
| 솔리드에 가능한 자유도
|
3 가지 평행 이동
|
| 쉘과 빔의 가능한 자유도
|
3 가지 평행 이동과 3 가지 회전 이동
|
| 트러스에 가능한 자유도
|
3 가지 평행 이동
|
| 3차원 기호
|
|
|
| 이동
|
회전량
|
|
| 선택 가능한 요소
|
꼭지점, 모서리, 면과 빔 조인트
|
| 평행이동
|
 평면 방향 1를 따라
 평면 방향 2를 따라
 평면에 수직
|
| 회전(쉘과 빔에만)
|
평면 방향 1를 기준으로
평면 방향 2를 기준으로
평면에 수직 방향으로
|
예

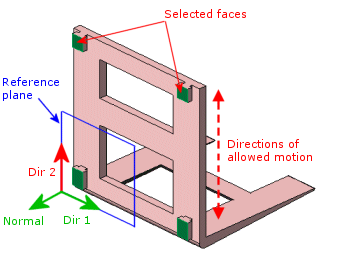

포크의 참조면(파란색으로 표시)을 사용하여 선택한 면(진한 녹색으로 표시)을 방향1과 수직 방향(연한 녹색으로 표시)으로 구속할 수 있습니다. 이렇게 하면 선택한 면이 방향2(빨간색으로 표시)를 따라 자유롭게 이동합니다.
