Stosowanie działań przenoszenia

Działania Przenieś pozwalają przenieść elementy o określoną odległość i kąt.

Aby zdefiniować działanie przeniesienia w definicji bloku niestandardowego, należy zastosować działanie do elementu i skojarzyć je z zestawem wyboru elementów bloku niestandardowego.

Działanie Przenieś można zastosować do następujących elementów:

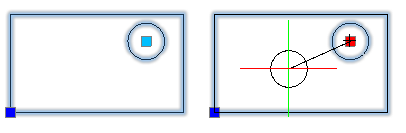

• Punkt. Przenosi elementy z zestawu wyboru w dowolnym kierunku.

  Element punktowy określa położenie punktu uchwytu dla działania przenoszenia w odniesieniu bloku.

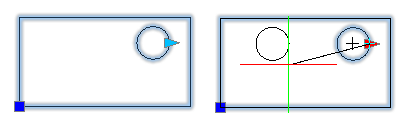

• Liniowe. Przenosi elementy z zestawu wyboru tylko w kierunku określonym przez element liniowy.

  Element liniowy określa liczbę punktów uchwytu dla działania przenoszenia, jak również ich pozycję w odniesieniu bloku.

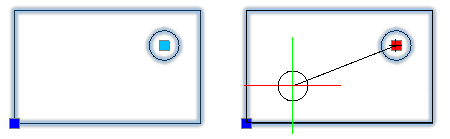

• Biegunowy. Przenosi elementy z zestawu wyboru w dowolnym kierunku.



• XY. Przenosi elementy z zestawu wyboru w kierunku X, Y lub XY określonym przez element.

  Element XY określa liczbę punktów uchwytu dla działania przeniesienia, a także ich pozycję w odniesieniu bloku.

Aby zastosować działanie przeniesienia do definicji bloku niestandardowego:

1. W Edytorze bloków wpisać polecenie CBActivityTool w wierszu polecenia.
2. Określić opcję Przenieś.
3. W obszarze graficznym określić jeden z następujących elementów do skojarzenia z działaniem:
   • Punkt
   • Liniowy
   • Biegunowy
   • XY
4. Określić punkt główny elementu do skojarzenia z działaniem przeniesienia.
5. Wybrać elementy do skojarzenia z działaniem i nacisnąć klawisz Enter.

   Ikona działania jest wyświetlana na określonym elemencie.
