Stosowanie działań obrotu

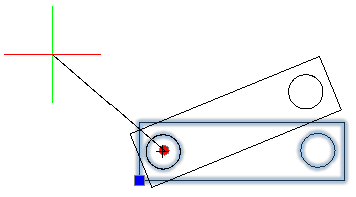

Działania Obróć umożliwiają obracanie elementów z zestawu wyboru.
Działanie Obróć można stosować tylko do elementu Obrót.
Uwaga: Podczas definiowania bloku można wybrać dowolny punkt jako punkt bazowy obrotu.
Punkt bazowy działania obrotu
Można określić, czy punkt bazowy działania obrotu pokrywa się z punktem głównym elementu obrotu czy jest punktem niezależnym.
Właściwość Typ bazy określa typ punktu bazowego:
- Zależny. Punkt bazowy działania obrotu jest punktem głównym elementu obrotu. Elementy z zestawu wyboru obracają się wokół punktu głównego elementu obrotu. Przeniesienie punktu głównego elementu obrotu zmienia lokalizację punktu bazowego obrotu. Zależny punkt bazowy nie ma punktu uchwytu.
- Niezależny. Umożliwia określenie niezależnego punktu bazowego poprzez wybranie stałej lokalizacji w odniesieniu bloku niestandardowego. Punkt uchwytu umożliwia zmianę lokalizacji punktu bazowego.
Przykład
Poniższy blok przedstawia stół i sześć krzeseł. Definicja bloku zawiera element obrotu i działanie obrotu. Punkt główny elementu obrotu znajduje na środku stołu.

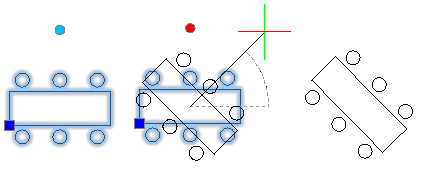

- W przypadku Typu bazy Zależny działanie obrotu obraca elementy wokół środka stołu.

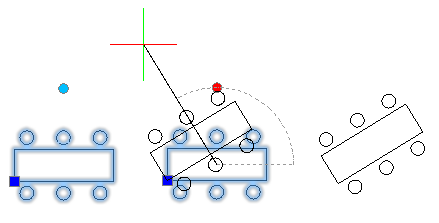

- W przypadku Typu bazy Niezależny, gdy niezależnym punktem bazowym jest lewy dolny narożnik stołu. Dzięki temu stół i krzesła obracają się wokół lewego dolnego narożnika.
Aby zastosować działanie obrotu do definicji bloku niestandardowego:
- W Edytorze bloków wpisać polecenie CBActivityTool w wierszu polecenia.
- Określić opcję Obróć.
- W obszarze graficznym określić elementy obrotu do skojarzenia z działaniem.
- Wybrać elementy do skojarzenia z działaniem i nacisnąć klawisz Enter.
Ikona działania jest wyświetlana na określonym elemencie.
