Opcje wyświetlania

Można określić opcje wyświetlania krawędzi, płaszczyzn itd.

Aby określić opcje wyświetlania:

  1. Kliknąć Opcje lub Narzędzia > Opcje.
  2. Kliknąć opcję Wyświetlaj.
  3. Wybrać spośród opcji opisanych poniżej, a następnie kliknąć OK.
Kliknąć Resetuj, aby przywrócić fabryczne ustawienia domyślne dla wszystkich opcji systemu lub tylko dla opcji na tej stronie.

Ukryte krawędzie wyświetlone jako

Linia ciągła lub Linia przerywana Określa, jak ukryte krawędzie są wyświetlane w trybie Ukryte linie widoczne w dokumentach części i złożeń.

Wyświetlanie stycznych krawędzi części/złożenia

Steruje sposobem wyświetlania krawędzi stycznych, gdy model znajduje się w trybie Ukryte linie usunięte, Ukryte linie widoczne lub Cieniowany z krawędziami.

Jako widoczne
W linii długa kreska dwie kropki
Usunięte
Można również kliknąć Widok > Wyświetlanie i wybrać Styczne krawędzie widoczne, Styczne krawędzie w linii długa kreska dwie kropki lub Styczne krawędzie usunięte. Polecenia te kontrolują również widoczność funkcji Linii podziałowych, które tworzą styczne krawędzie w modelach.

Wyświetlanie krawędzi w trybie cieniowanym z krawędziami

ULU Wszystkie krawędzie, które pojawiłyby się w trybie Ukryte linie usunięte są również wyświetlane w trybie Cieniowany z krawędziami.
Optymalizuj dla cienkich części Opcja dostępna po wybraniu HLR. Tej opcji należy użyć, aby dokładniej wyświetlać części i złożenia o cienkich ściankach oraz zapobiec prześwitywaniu krawędzi.
Aby można było używać tej opcji, karta graficzna i sterownik muszą obsługiwać OpenGL 4.0, GLSL 4.0 lub nowszą wersję.
Przedstawienie krawędziowe Wszystkie krawędzie są wyświetlane w trybie Cieniowany z krawędziami (tak jak w trybie Przedstawienie krawędziowe).

Przezroczystość złożenia dla edycji w kontekście

Steruje opcjami przezroczystości podczas edytowania komponentów złożenia. Ustawienia te mają wpływ tylko na komponenty, które nie są edytowane. Ta opcja nie jest dostępna, gdy jest włączona opcja Ustawienia dużego złożenia.

Złożenie nieprzezroczyste Nieedytowane komponenty są nieprzezroczyste.
Zachowaj przezroczystość złożenia Nieedytowane komponenty zachowują swe indywidualne ustawienia przezroczystości.
Wymuś przezroczystość złożenia Nieedytowane komponenty wykorzystują określony poziom przezroczystości. Przesunięcie suwaka w prawą stronę zwiększa przezroczystość.
Możliwa jest również zmiana kolorów używanych w trybie Edytuj komponent.

Anty-aliasing

Określa zasięg antyaliasingu do zastosowania do modeli w obszarze graficznym. Antyaliasing wygładza postrzępione krawędzie, sprawiając że obraz wygląda bardziej realistycznie.

Kiedy otwartych jest wiele dokumentów, niektóre opcje antyaliasingu mogą być wyłączone. Po włączeniu opcji Ustawienia dużego złożenia wszystkie opcje antyaliasingu są wyłączone.
Brak Wyłącza antyaliasing.
Krawędzie/szkice anty-alias Wygładza postrzępione krawędzie w trybach Cieniowany z krawędziami, Przedstawienie krawędziowe, Ukryte linie usunięte i Ukryte linie widoczne.
Wybrana opcja anty-alias
Wyczyszczona opcja anty-alias
Anty-aliasing całej sceny Dostępne, kiedy karta graficzna obsługuje antyaliasing całej sceny i pomyślnie przeszła test stabilności. W ustawieniach panelu sterowania karty graficznej dla antyaliasingu należy włączyć kontrolę aplikacji. Stosuje antyaliasing do całego obszaru graficznego w przypadku części, złożeń i rysunków.
Zamknąć wszystkie dokumenty SOLIDWORKS przed włączeniem lub wyłączeniem antyaliasingu całej sceny. Aby antyaliasing całej sceny został uwzględniony, ponownie uruchomić SOLIDWORKS.
Podświetlaj zacieniowane ściany Wyświetla wybrane ściany w jednolitym kolorze (domyślnie zielonym).

Aby wyznaczyć inny kolor podświetlenia, w oknie dialogowym Opcje systemu należy kliknąć opcję Kolory i zmienić bieżący schemat kolorów.

Niektóre aplikacje innych firm mogą wymagać wyczyszczenia tej opcji.
Podświetl wszystkie krawędzie operacji wybranych w widoku graficznym Podświetla wszystkie krawędzie operacji, kiedy wybierzemy operację.
Dynamicznie podświetl w polu graficznym Podświetla ściany, krawędzie i wierzchołki modelu, gdy przesuwamy wskaźnik nad szkicem, modelem lub rysunkiem.

Opcja dostępna, gdy jest wyłączona opcja Ustawienia dużego złożenia.
Wyświetlaj tymczasowe osie po zatrzymaniu kursora na ścianach cylindrycznych Określa, czy po zatrzymaniu kursora na ścianach cylindrycznych wyświetlane są tymczasowe osie. Opcja jest domyślnie włączona.
Pokaż otwarte krawędzie powierzchni w innym kolorze Ułatwia to odróżnianie otwartych krawędzi powierzchni od dowolnych stycznych krawędzi lub krawędzi sylwetki.
Aby określić kolor krawędzi, należy kliknąć Narzędzia > Opcje > Opcje systemu > Kolory . Wybrać Powierzchnie > Otwarte krawędzie w Kolory systemowe.
Wyświetlaj cieniowane płaszczyzny Wyświetla cieniowane płaszczyzny jako przezroczyste z krawędziami przedstawienia krawędziowego, które mają inne kolory z przodu i z tyłu.
Aby określić kolory cieniowanej płaszczyzny, kliknąć kolejno Narzędzia > Opcje > Właściwości dokumentu > Wyświetlanie płaszczyzny . W obszarze Ściany wybrać Kolor przedniej ściany lub Kolor tylnej ściany, aby zmienić kolory. Przesunięcie suwaka w prawą stronę zwiększa przezroczystość.

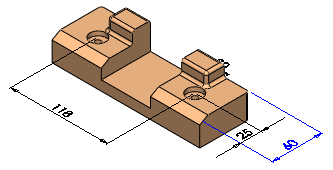

Wyświetlanie wymiarów w płaszczyźnie ekranu Wyświetla tekst wymiarów w płaszczyźnie ekranu komputera. Usunąć zaznaczenie, aby wyświetlać tekst wymiarowy w płaszczyźnie widoku adnotacji 3D wymiaru.
Wybrano: Tekst wymiaru znajduje się w płaszczyźnie ekranu komputera i widoczne są wszystkie linie i teksty wymiarów w bieżącym widoku adnotacji.
Opcja niezaznaczona: Tekst wymiaru znajduje się w płaszczyźnie widoku adnotacji trójwymiarowej, a linie i teksty wymiarów leżące za modelem są ukryte.
Wyświetl wymiary DimXpert na górze modelu Wyświetla wymiary i adnotacje DimXpert na górze modelu. Pozwala to zobaczyć wymiary i linie pomocnicze przy obracaniu modelu.
Wyświetlaj notatki na płasko w stosunku do ekranu Wyświetla notatki w płaszczyźnie ekranu komputera. Usunąć zaznaczenie, aby wyświetlać notatki w płaszczyźnie widoku adnotacji 3D wymiaru.
Wyświetlaj triadę odniesienia Wyświetla triadę odniesienia, która pomaga w orientacji podczas oglądania modeli. Triada odniesienia służy tylko do wyświetlania. Nie można wybrać triady ani użyć jej jako punktu wnioskowania.
Wyświetlaj paski przewijania w widoku graficznym dla części i złożeń
Ustawienia tej opcji nie można zmienić, gdy jest otwarty jakikolwiek dokument SOLIDWORKS.

Włącza paski przewijania w widoku graficznym dokumentów części i złożeń.

Aby użyć przyspieszonego powiększenia, należy usunąć zaznaczenie tej opcji i nacisnąć klawisz Shift + rolkę myszy w obszarze graficznym.
Wyświetlaj paski przewijania w widoku graficznym dla rysunków
Ustawienia tej opcji nie można zmienić, gdy jest otwarty jakikolwiek dokument SOLIDWORKS.

Włącza paski przewijania w widoku graficznym dokumentów rysunków.
Wyświetlaj jakość roboczą cieni okluzji otoczenia Wykorzystuje jakość roboczą na potrzeby renderowania modeli, gdy używamy opcji Okluzja otoczenia. Renderowanie jest wówczas krótsze, ale jakość obrazu wynikowego jest niższa. Aby użyć jakości domyślnej, usunąć zaznaczenie tej opcji.
Wyświetl okrąg graficzny Speedpak Określa przezroczystość okręgu graficznego SpeedPak.

Po przesunięciu suwaka do położenia 100% na obszarze wokół wskaźnika widoczna jest tylko geometria, którą można wybrać.

Kiedy zmniejszamy przezroczystość, przesuwając suwak w lewo, geometria w obszarze otaczającym wskaźnik staje się bardziej widoczna.

Gdy okrąg graficzny jest wyłączony, geometria w obszarze wokół wskaźnika pozostaje widoczna. Wskaźnik zmieni się na następujący: .
Wyświetlanie informacji o szyku etykietki narzędzi Wyświetla informacje na temat szyku, takie jak nazwa szyku, typ szyku, wszystkie źródła użyte do utworzenia szyku, odstępy i liczbę wystąpień oraz wystąpienia pominięte i wystąpienia zmienne.

Nawigacja

Pokaż nawigację po zaznaczeniu

Wyświetla nawigację w lewym górnym rogu obszaru graficznego po wybraniu elementu w obszarze graficznym lub węzła w drzewie operacji FeatureManager.

Za pomocą nawigacji są przedstawiane powiązane elementy leżące wyżej i niżej w drzewie hierarchii, od wybranego elementu do złożenia lub części najwyższego poziomu.
Pokaż nawigację przy wskaźniku myszy Wyświetla nawigację w stanie półprzezroczystym w miejscu wskaźnika. W nawigacji wyboru można także wybrać wiele wiązań.
Wyświetl unikalny identyfikator równania

W obszarze Sortowany widok okna dialogowego Równania dla odniesienia w tabelach konfiguracji pojawia się niepowtarzalny identyfikator równania.

Po ustawieniu wskaźnika myszy nad równaniem pod kolumną Nazwa w etykietce narzędzia pojawi się unikatowy identyfikator (relacyjny ID) dla tego równania.

Relacyjny ID można określić w tabeli konfiguracji, aby wyłączyć lub włączyć równanie we wszystkich konfiguracjach. Parametr to $Enable@Relation_ID@Equations, gdzie relacyjny ID to numer, który jednoznacznie identyfikuje równanie.

Na przykład parametr $Enable@1@Equations stosuje się do równania 1. Wówczas w tabeli konfiguracji poniżej tego parametru należy wpisać Tak, aby włączyć, lub Nie, aby wyłączyć równanie dla wszystkich konfiguracji.
Wyświetl płetwy fasetki w obiektach siatkowych BREP Wyświetla lub ukrywa płetwy fasetki w obiektach siatkowych BREP. Obejmuje to obiekty utworzone za pomocą narzędzia Konwertuj na obiekt siatkowy . Obejmuje również obiekty zaimportowane z plików *.stl i *.3mf za pomocą opcji Importuj jako Obiekt bryłowy lub Obiekt powierzchniowy oraz z zaznaczoną opcją Stwórz obiekty siatki ograniczonej przez pojedyncze ściany.
Opcja ta nie wpływa na wyświetlanie zwykłych krawędzi obiektów siatkowych BREP, w tym krawędzi utworzonych bezpośrednio przy imporcie lub później, za pomocą narzędzia Podziel na segmenty zaimportowany obiekt siatkowy .
Typ rzutowania dla okienka ekranu czterech widoków Kontroluje, które widoki są wyświetlane w okienkach ekranu, gdy klikniemy przycisk Cztery widoki (pasek narzędzi Standardowe widoki). Wybrać opcję:

Europejskie (pierwszego kąta)

Przedni, lewy, górny i rzut aksonometryczny trójwymiarowy.

Amerykańskie.

Przedni, prawy, górny i rzut aksonometryczny trójwymiarowy
