Wybierz inny i Wybierz odniesienie wiązania

Okno dialogowe Wybierz inny służy do wybierania elementów, które są zasłonięte przez inne elementy. Okno dialogowe Wybierz odniesienie wiązania pozwala wybrać odnośniki wiązania.

Wybierz inny

Aby wybrać ukryte elementy, należy:

  1. W dokumencie części lub złożenia, w obszarze graficznym kliknąć model prawym przyciskiem myszy i wybrać Wybierz inny .

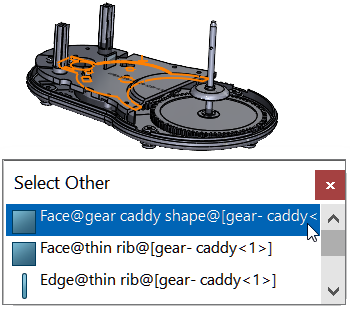

    • Wskaźnik zmieni się na i pojawi się okno dialogowe Wybierz inny z listą elementów leżących pod wskaźnikiem w kolejności, w jakiej zostały napotkane. Ikona pokazuje typ elementu, np. ściana lub krawędź.
    • Przytrzymać wskaźnik ponad elementami na liście, aby je podświetlić w obszarze graficznym.
    • Aby przewinąć listę, należy nacisnąć klawisz Tab lub pokręcić środkowy przycisk myszy.
    • Kliknięcie modelu prawym przyciskiem myszy pozwala na ukrycie ścian i odsłonięcie ukrytych ścian i krawędzi.
  2. Kliknąć na liście lub w obszarze graficznym, aby wybrać element.

Wybierz odniesienie wiązania

Gdy dostępnych jest więcej niż jedno odniesienie wiązania, okno dialogowe Wybierz odniesienie wiązania wyświetla listę odniesień wiązania.

Okno dialogowe może być wyświetlane podczas korzystania z następujących toków pracy:
  • Wstawianie komponentu.
  • Przeciąganie komponentu z drzewa operacji FeatureManager.
  • Przeciąganie pliku z karty Eksplorator plików w Okienku zadań.
  • Przeciąganie pliku z karty Biblioteka projektu w Okienku zadań.

Aby wybrać odniesienie wiązania, należy:

  1. Otworzyć model, w którym pomiędzy dwoma komponentami dostępnych jest wiele odniesień.

    W tym przykładzie utworzymy odniesienie wiązania pomiędzy pokrętłem a płytą. Płyta ma kilka pozycji, które można wybrać.

  2. Upuścić pokrętło na płytę.

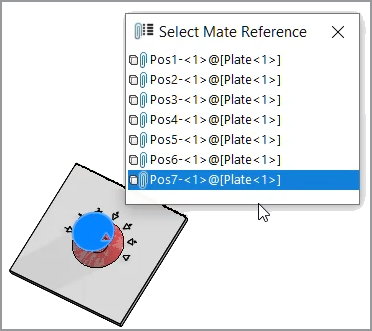

    Gdy pokrętło znajdzie się nad płytą, pojawi się opcja Wybierz odniesienie wiązania .

  3. W oknie dialogowym Wybierz odniesienie wiązania wybrać odniesienie.
