Można określić ustawienia projektowania dla etykiet widoku pomocniczego na poziomie dokumentu.
Aby otworzyć tę stronę, należy:
W otwartym rysunku kliknąć Opcje
(pasek narzędzi Standard), wybrać kartę Właściwości dokumentu, a następnie .
Ogólny standard projektowania
Standard widoku pomocniczego
|
Standard widoku pomocniczego
|
-
ANSI
-
ISO
-
DIN
-
JIS
-
BSI
-
GOST
-
GB
|
Styl linii
Styl linii
|
Należy wybrać: styl. |
Grubość linii
|
Należy wybrać: grubość lub wybrać Dostosowany rozmiar i wprowadzić grubość. |
Tekst pomocniczej strzałki
|
Czcionka
|
Kliknąć, aby zmodyfikować czcionkę.
|
Tekst etykiety widoku
|
Czcionka
|
Kliknąć, aby zmodyfikować czcionkę.
|
Przykład tekstu etykiety widoku
Opcje etykiety
|
Według standardu
|
Wybrać, aby zapewnić zgodność ze standardem. Usunąć zaznaczenie, aby zmodyfikować parametry etykiety widoku:-
Nazwa. Wybrać tytuł, który ma zostać wyświetlony na etykiecie widoku lub wpisać własny tytuł.
-
Etykieta. Wybrać sposób, w jaki litera etykiety odpowiadająca etykiecie na widoku rodzica pojawia się w etykiecie widoku.
-
Obrót: Ustawia wygląd kąta obrotu widoku.
-
Skala. Wybrać etykietę dla skali lub wpisać własną.
-
Ogranicznik. Wybrać opcję wyświetlania skali:
-
Aby przedstawiać skalę przy użyciu dwóch liczb rozdzielonych ogranicznikiem, należy wybrać:
- Aby przedstawiać skalę przy użyciu proporcji dwóch liczb, po której następuje znak X, należy wybrać # X.
- Aby ukryć skalę, należy wybrać
<Brak>
.
-
Usuń spacje w skali obok dwukropka (:) i ukośnika (/). Wybrać usunięcie spacji w etykiecie skali.
- Opcja wyświetlania etykiety:
-
Stos. Wyświetla etykietę widoku z nazwą i etykietą ponad skalą.
-
W linii. Wyświetla nazwę i etykietę w tej samej linii.
|
|
Wyświetlaj etykietę powyżej widoku
|
Wybrać, aby wyświetlać etykietę powyżej widoku. |
|
Uwzględnij etykiety lokalizacji dla nowych widoków
|
Wybrać automatyczne dodawanie etykiety lokalizacji do widoku pomocniczego i strzałki rzutu. |
Oznaczenie widoku
|
Obróć widok tak, aby był ustawiony poziomo do arkusza
|
To pole wyboru należy zaznaczyć, aby wyświetlić widok pomocniczy poziomo do arkusza, a następnie wybrać kierunek obrotu:-
Zgodnie z ruchem wskazówek zegara
-
Przeciwnie do ruchu wskazówek zegara
|
|
Wskaźniki widoku
|
Wybrać jedną z opcji:-
Metoda strzałki
-
Taki sam jak przekrój
|
Przykłady oznaczeń widoku

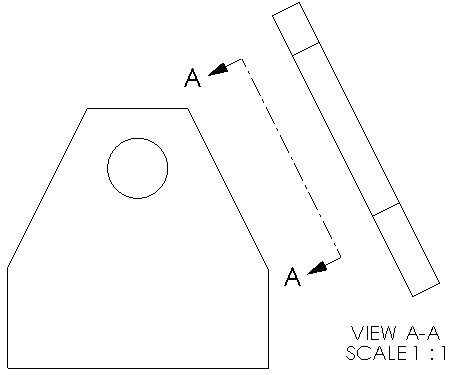

| Opcja Obróć widok tak, aby był ustawiony poziomo do arkusza nie wybrana |
|

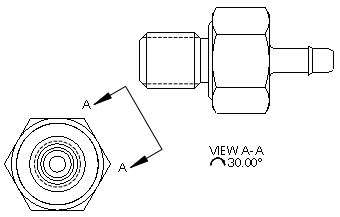

| Wybrane opcje Obróć widok tak, aby był ustawiony poziomo do arkusza i Zgodnie z ruchem wskazówek zegara
|
|

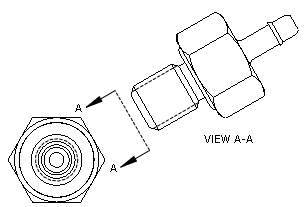

| Wybrane opcje Obróć widok tak, aby był ustawiony poziomo do arkusza i Przeciwnie do ruchu wskazówek zegara
|
|
Przykłady opcji etykiety
|
Nazwa
|
WIDOK
|
|
|
POMOCNICZY
|
|
|
<Brak>
|
|
|
Etykieta
|
X
|
|
|
X-X
|
|
|
X X
|
|
|
<Brak>
|
|
|
Skala
|
SKALA
|
|
|
SKALA:
|
|
|
<Brak>
|
|
|
Ogranicznik
|
X:X
|
|
|
X/X
|
|
|
(X/X)
|
|
|
(X:X)
|
|
|
# X
|
|
|
<Brak>
|
|
Warstwa
|
Warstwa
|
Wybrać warstwę. Aby umożliwić wybieranie warstw dla właściwości dokumentu, konieczne jest uprzednie utworzenie warstw dla rysunku.
|
Ustawienia warstwy dokumentu dla etykiety widoku zastępują ustawienia etykiety widoku Styl linii.
