Właściwości dokumentu - Etykiety widoku szczegółów

Można określić ustawienia projektowania dla etykiet widoku szczegółów na poziomie dokumentu.

Aby otworzyć tę stronę, należy:

W otwartym rysunku kliknąć Opcje (pasek narzędzi Standard), wybrać kartę Właściwości dokumentu, a następnie Widoki > Szczegół .

Ogólny standard projektowania


Ogólny standard projektowania Dziedziczony z wybranych ustawień strony Standard projektowania.

Standard widoku szczegółów


Standard widoku szczegółów
Wybrać standard:
  • ANSI
  • ISO
  • DIN
  • JIS
  • BSI
  • GOST
  • GB

Okrąg

Styl okręgu Wybrać styl dla okręgu widoku źródłowego.
Grubość okręgu Wybrać grubość lub wybrać Dostosowany rozmiar i wprowadzić grubość.

Obramowanie

Styl granicy Wybrać styl dla granicy widoku szczegółów.
Grubość granicy Wybrać grubość lub wybrać Dostosowany rozmiar i wprowadzić grubość.

Tekst koła szczegółów

Zastosowuje ustawienia czcionki dla widoku źródłowego.


Czcionka

Kliknąć, aby zmodyfikować czcionkę.

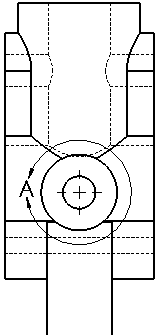

Przykład tekstu koła szczegółów

Tekst etykiety widoku

Zastosowane ustawienia czcionki do etykiety widoku szczegółów.


Czcionka

Kliknąć, aby zmodyfikować czcionkę.

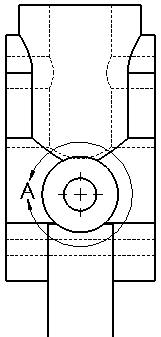

Przykład tekstu etykiety widoku

Opcje etykiety

Według standardu Wybrać, aby zapewnić zgodność ze standardem. Usunąć zaznaczenie, aby zmodyfikować parametry etykiety widoku:
  • Nazwa. Wybrać tytuł, który ma zostać wyświetlony na etykiecie widoku lub wpisać własny tytuł.
  • Etykieta. Wybrać sposób, w jaki litera etykiety odpowiadająca etykiecie na widoku rodzica pojawia się w etykiecie widoku.
  • Skala. Wybrać etykietę dla skali lub wpisać własną.
  • Ogranicznik. Wybrać opcję wyświetlania skali:
    • Aby przedstawiać skalę przy użyciu dwóch liczb rozdzielonych ogranicznikiem, należy wybrać:
      • X:X
      • X/X
      • (X:X)
      • (X/X)
    • Aby przedstawiać skalę przy użyciu proporcji dwóch liczb, po której następuje znak X, należy wybrać # X.
    • Aby ukryć skalę, należy wybrać <Brak>.
  • Usuń spacje w skali obok dwukropka (:) i ukośnika (/). Wybrać usunięcie spacji w etykiecie skali.
  • Opcja wyświetlania etykiety:
    • Stos. Wyświetla etykietę widoku z nazwą i etykietą ponad skalą.
    • W linii. Wyświetla nazwę i etykietę w tej samej linii.
Wyświetlaj etykietę powyżej widoku Wybrać, aby wyświetlać etykietę powyżej widoku.
Uwzględnij etykiety lokalizacji dla nowych widoków Wybrać automatyczne dodawanie etykiety lokalizacji do widoku szczegółów i koła szczegółów.
Skaluj według skali widoku dla poszarpanego zarysu Wybrać, aby automatycznie skalować poszarpane zarysy do skali widoku rysunku.

Warstwa


Warstwa
Wybrać warstwę.
Aby umożliwić wybieranie warstw dla właściwości dokumentu, konieczne jest uprzednie utworzenie warstw dla rysunku.

Ustawienia etykiety widoku szczegółów zastępują ustawienia etykiety widoku Styl okręgu i Styl granicy.
