Liczba punktów częstotliwości
|
Ustawia maksymalną liczbę punktów częstotliwości, w których zostanie obliczona reakcja dla każdego modu. Najwyższą wartością całkowitej liczby kroków rozwiązania jest 10 000. |
|
Szerokość pasma częstotliwości
|

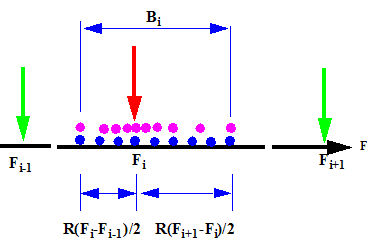

Proporcja R, która określa zakres punktów częstotliwości rozwiązania wokół każdej częstotliwości drgań własnych rozważanej w analizie. Na przykład, pełny zakres B i (R =1) dla trybu i rozciąga się od (F i - F i-1)/2 do (F i+1 - F i)/2, jak pokazano poniżej:
- Dany punkt częstotliwości rozwiązania jest wykorzystywany dla każdej częstotliwości drgań własnych rozważanej w analizie. Jeżeli dwa kolejne mody znajdują się zbyt blisko siebie, to oprogramowanie stosuje liczbę punktów mniejszą od Liczby punktów częstotliwości.
- Dla pierwszego modu Fi-1 jest przyjmowane jako 0. Dla ostatniego modu szerokość pasma jest przyjmowana jako symetryczna wokół częstotliwości drgań własnych.
- Jeżeli górna częstotliwość graniczna określona na karcie Opcje harmoniczne jest dużo wyższa od najwyższej częstotliwości drgań własnych rozważanej w analizie, do zdefiniowania punktów częstotliwości w tym zakresie wykorzystywana jest Liczba punktów częstotliwości.
|
|
Interpolacja
|
|
Logarytmiczna
|
Punkty częstotliwości rozwiązania są skupione wokół każdej częstotliwość drgań własnych logarytmicznie, aby precyzyjnie uchwycić reakcję w otoczeniu częstotliwości drgań własnych. Te punkty częstotliwości rozwiązania zostały wyróżniono na powyższym rysunku kolorem różowym.
|
|
Liniowy
|
Punkty częstotliwości rozwiązania są rozmieszczone jednorodnie na szerokości pasma. Te punkty częstotliwości rozwiązania wyróżniono na powyższym rysunku kolorem niebieskim.
|
|
| Dodaj dodatkowe częstotliwości do odpowiedzi |
Wybrać tę opcję, aby uwzględnić dodatkowe częstotliwości, które mają być uwzględnione przy obliczaniu parametrów reakcji na obciążenia harmoniczne.
Oprócz częstotliwości drgań własnych, które są domyślnie włączone do analizy harmonicznej, można wybrać do 20 dodatkowych punktów częstotliwości, które mają być uwzględnione. Wprowadzić dodatkowe punkty częstotliwości w kolejności rosnącej (wartości dodatnie).
Liczba punktów częstotliwości rozwiązania, w których solver oblicza odpowiedź (tzn. skupione punkty rozwiązania częstotliwości pomiędzy dwiema kolejnymi częstotliwościami) jest identyczna z liczbą punktów częstotliwości używanych dla częstotliwości drgań własnych (patrz Liczba punktów częstotliwości).
|
| Edytuj |
Wybrać tę opcję, aby wprowadzić do 20 częstotliwości w kolejności rosnącej (wartości dodatnie). |
| Tolerancja w zakresie łączenia dodatkowych punktów częstotliwości |
Ustawia granicę tolerancji (%), która określa, jak blisko dodatkowego punktu częstotliwości znajduje się częstotliwość drgań własnych lub jej kolejny dodatkowy punkt częstotliwości, aby solver mógł scalić dwie kolejne częstotliwości w jedną częstotliwość. Domyślna granica tolerancji to 1%. Solver nie stosuje kryterium tolerancji do punktów częstotliwości drgań własnych (to znaczy, że częstotliwości drgań własnych nie są scalane).
|
 przedstawia częstotliwości drgań własnych obliczone przez solver (wszystkie częstotliwości drgań własnych są uwzględniane w obliczeniach RMS na wyjściu).
 przedstawia dodatkowe punkty częstotliwości zdefiniowane przez użytkownika, które należy uwzględnić w obliczeniach RMS na wyjściu.
 oznacza tolerancję (%).
Na przykład, solver scala dodatkowy punkt częstotliwości z najbliższą częstotliwością drgań własnych na podstawie następujących kryteriów:
|
