Przykład konwersji 2D do 3D

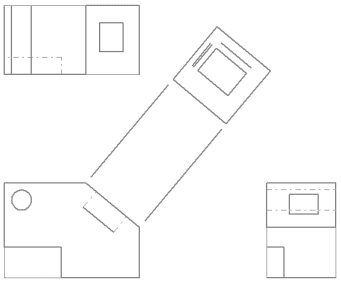

Pierwotny rysunek jest zaimportowany do dokumentu części jako Szkic1.

Elementy szkicu w lewym dolnym rogu stają się widokiem Przód.

Lewy górny róg staje się widokiem Od góry.

Prawy dolny róg staje się widokiem Od prawej strony.

Prawy górny róg staje się widokiem Pomocniczym.

Widok Od przodu znajduje się z lewej strony u dołu. Widoki Od góry, Z prawej strony oraz Pomocniczy zostaną zagięte prostopadle do widoku Od przodu.
Widok izometryczny wyświetla orientację szkiców.

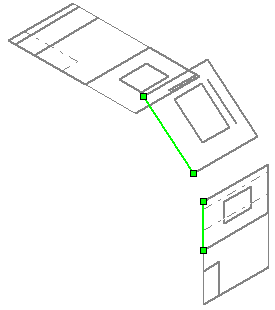

Wyrównać lewe krawędzie szkiców Pomocniczego i Górnego, a następnie szkiców Prawego oraz Pomocniczego.

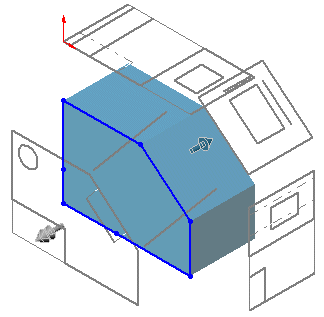

Wyciągnąć operację bazy.
Wyciąć lub wyciągnąć inne operacje. W niniejszym przykładzie są to: otwór okrągły, otwór prostokątny oraz wrąb prostokątny, które dopełniają wyglądu części.
