Wyciągnięcie przy konwersji 2D do 3D

Możliwe jest wyciągnięcie operacji bazy i innych operacji z użyciem polecenia Konwertuj na wyciągnięcie (na pasku narzędzi 2D do 3D) w odniesieniu do szkiców częściowych.

Wyciągnięcie dodania/bazy na pasku narzędzi Operacje akceptuje tylko kompletne szkice.

Aby wyciągnąć operację, należy:

  1. Poddać szkic edycji.
  2. Wybrać elementy szkicu wymagane dla danej operacji.
    Nie ma konieczności wybierania całego szkicu.
  3. Przytrzymać klawisz Ctrl i wybrać punkt (w dowolnym szkicu), który ma być punktem początkowym dla wyciągnięcia.
    Jeżeli nie wybierzemy punktu początkowego, lub jeżeli wybierzemy punkt w szkicu edytowanym, za punkt początkowy przyjęta zostanie płaszczyzna szkicu.
  4. Kliknąć przycisk Konwertuj na wyciągnięcie (na pasku narzędzi 2D do 3D) lub opcję Narzędzia > Narzędzia szkicu > 2D do 3D > Wyciągnięcie i kliknąć w obszarze graficznym, aby ustalić kierunek wyciągnięcia.
    Pojawi się menedżer właściwości PropertyManager Baza-wyciągnięcie.
  5. Poddać edycji właściwości w menedżerze właściwości PropertyManager Baza-wyciągnięcie.
    Dla konwersji 2D do 3D możemy określić głębokość wyciągnięcia nieprzelotowego wybierając element szkicu. Kliknąć Głębokość i wybrać element w szkicu.
  6. Kliknąć OK .
Przykład wyciągania przy konwersji 2D do 3D

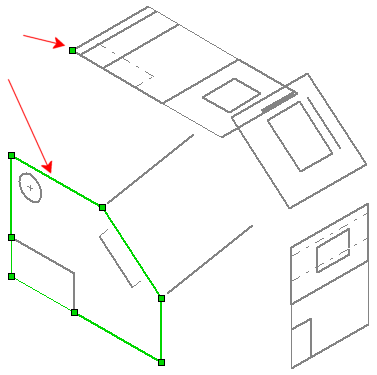

Wybrać elementy szkicu (w szkicu Przednim po lewej dolnej stronie) jako podstawę do wyciągnięcia bazy.

Przytrzymać klawisz Ctrl i wybrać punkt początkowy (lewy górny wierzchołek w szkicu Górnym).

Kliknąć w obszarze graficznym, aby ustalić kierunek wyciągnięcia.

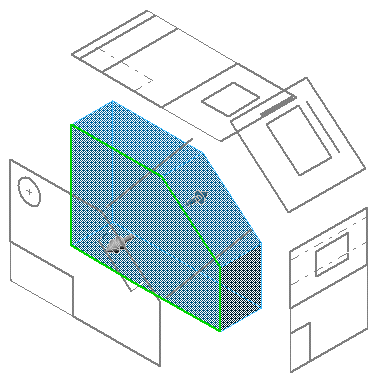

W menedżerze właściwości PropertyManager Baza-wyciągnięcie, kliknąć Głębokość i wybrać wskazaną linię, aby określić głębokość wyciągnięcia.
