W kolejnych operacjach można użyć odniesienia wszystkich części układów współrzędnych, takich jak płaszczyzny, osie i początku. Jeżeli na przykład wykonasz szkic na płaszczyźnie XY układu współrzędnych lub użyjesz osi Z układu współrzędnych jako osi operacji obrotu.
 |
 |
 |
| Płaszczyzna |
Oś |
Początek układu współrzędnych |
W część lub złożeniu kliknąć
i utworzyć układ współrzędnych. Wskazać kursorem myszy płaszczyznę, oś lub początek, aby podświetlenia każdego elementu. Ta funkcja jest przydatna dla akcji, takich jak szkicowanie, tworzenie wiązań i nie tylko. Tabela poniżej zawiera dodatkowe przykłady elementów, których można używać w celu odwoływania się do układów współrzędnych.
| Element |
Opis |
| Szkice trójwymiarowe (3D) |
Utworzyć relacje szkicu między elementami szkicu 3D a osiami, płaszczyznami i początkiem układu współrzędnych. |
| Wymiary szkicu 2D |
Utworzyć wymiary szkicu 2D, które odnoszą się do osi, płaszczyzn i początku układu współrzędnych. |
- Funkcje i obiekty Lustra
- Komponenty lustra
|
Wybrać płaszczyznę układu współrzędnych jako płaszczyznę lustra. |
Płaszczyzna odniesienia |
Wybrać oś układu współrzędnych, aby utworzyć nową płaszczyznę prostopadłą do tej osi. Użyć wierzchołka lub punktu z modelu, aby ustawić płaszczyznę. |
Wybierz inny  |
Wybrać osie, płaszczyzny i początek układu współrzędnych.
|
Aby zobaczyć tę funkcję, wyświetlić układy współrzędnych. Kliknąć .

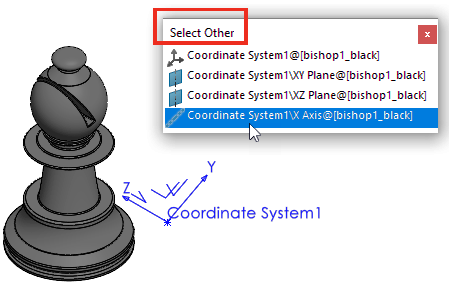

Aby wybrać cały układ współrzędnych zamiast jego początku lub pojedynczych płaszczyzn i osi, w obszarze graficznym wybrać układ współrzędnych za pomocą Alt +.
