Pomiar obrotu kątowego pomiędzy układami współrzędnych

Można użyć narzędzia Zmierz , aby zmierzyć względny obrót kątowy pomiędzy dwoma układami współrzędnych.

Aby zmierzyć obrót kątowy pomiędzy dwoma układami współrzędnych, należy:

  1. Otworzyć model, który zawiera dwa lub więcej układów współrzędnych.
  2. Kliknąć Zmierz (pasek narzędzi Narzędzia) lub Narzędzia > Oceń > Zmierz.
  3. W obszarze graficznym wybrać dwa układy współrzędnych.
    Oprogramowanie oblicza kąt obrotu na podstawie teorii obrotu Taita-Bryana (metoda XYZ).

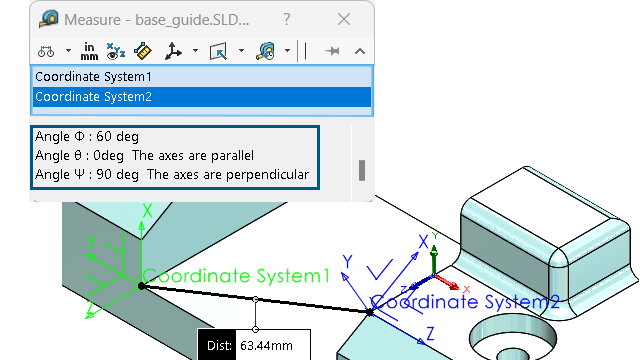

    Wyniki pojawią się w części wyników, jak pokazano poniżej.

    Oś Nazwa obrotu Symbol obrotu
    X Przechył boczny Φ (Phi)
    Y Skok Θ (Theta)
    Z Odchylenie w poziomie Ψ (Psi)
    Wszystkie kąty pojawiają się z wartościami dodatnimi. Kąty równoległe pojawiają się jako zero lub 360 stopni, podczas gdy kąty prostopadłe pojawiają się jako 90 lub 270 stopni. Pojawia się również tekst wskazujący kąty równoległe lub prostopadłe.
