Używanie narzędzia Dopasuj kamerę

Aby użyć narzędzia Dopasuj kamerę:

  1. W programie SOLIDWORKS Visualize Professional otworzyć projekt zawierający płytę tylną.
  2. Kliknąć kolejno opcje Narzędzia > Dopasuj kamerę.

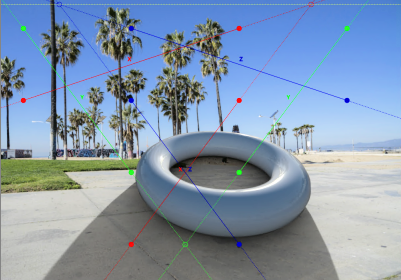

    Nad obrazem płyty tylnej pojawią się linie ciągłe i kreskowane.

  3. W oknie dialogowym Dopasuj kamerę określić opcje.

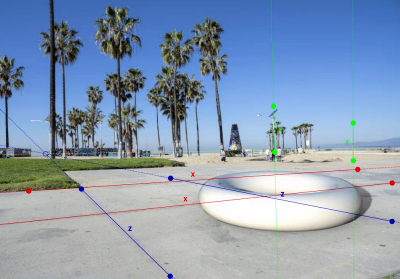

  4. W okienku ekranu 3D nałożyć linie i punkty na fikcyjne (znikające) linie płyty tylnej.

    Typ linii/punktu Opis
    Czerwona linia ciągła i wypełnione punkty Fikcyjna linia w kierunku X (pozioma). Przeciągnąć linię lub jej punkty, tak aby pokryły się z obrazem płyty tylnej.
    Czerwone linie kreskowane i wydrążone punkty Przedłużenie fikcyjnej linii w kierunku X poza jej punkty końcowe. Wydrążony czerwony punkt jest fikcyjnym punktem na linii horyzontu (która może się znajdować poza okienkiem obrazu 3D).
    Niebieska linia ciągła i wypełnione punkty Fikcyjna linia w kierunku Z (pozioma). Przeciągnąć linię lub jej punkty, tak aby pokryły się z obrazem płyty tylnej.
    Niebieska linia kreskowana i wydrążone punkty. Przedłużenie fikcyjnej linii w kierunku Z poza jej punkty końcowe. Wydrążony niebieski punkt jest fikcyjnym punktem na linii horyzontu (która może się znajdować poza okienkiem obrazu 3D).
    Zielona linia ciągła i wypełnione punkty Fikcyjna linia w kierunku Y (pionowa). Przeciągnąć linię lub jej punkty, tak aby pokryły się z obrazem płyty tylnej. Te elementy są opcjonalne i wyświetlane tylko wtedy, gdy w ustawieniu Znikające punkty zostanie wpisana wartość Trzy. Pionowa fikcyjna linia nie powoduje utworzenia fikcyjnego punktu na linii horyzontu.
    Żółta linia kreskowana Linia horyzontu, która łączy dwa fikcyjne punkty (znajdujące się na płaszczyźnie poziomej). Należy nałożyć linię horyzontu na faktyczny horyzont na obrazie płyty tylnej. Zweryfikuje to uzyskany rezultat.
  5. Kliknąć OK.
