Uma vista de detalhes mostra uma área especificada do desenho em uma escala ampliada.
Use o comando AM_Detail para gerar uma vista de detalhes a partir de uma área especificada de um desenho.

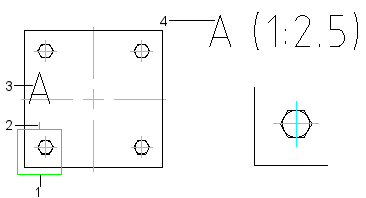

O comando cria as seguintes entidades:
| Chamada |
Entidade |
| 1 |
Limite de detalhes |
| 2 |
Linha de chamada de anotações |
| 3 |
Identificador da vista de detalhes |
| 4 |
Etiqueta de vista de detalhes |
Na vista de detalhes, as dimensões ignoram o fator de escala. Para exibir os valores de dimensão corretos, use um estilo de dimensionamento de acordo com a escala da vista de detalhes.
Se um limite de detalhes for excluído, o DraftSight não excluirá a vista de detalhes correspondente. Se uma vista de detalhes for excluída, o DraftSight excluirá o limite de detalhes e o rótulo da vista de detalhes correspondentes.
Para especificar a área do desenho, especifique uma das seguintes opções:
- Limite circular
- Limite retangular
- Círculo, elipse ou polilinha fechada
