Você pode desenhar uma linha de seção para cortar um modelo com um plano de corte imaginário, obtendo uma seção transversal das peças em uma vista de seção.
Digite o comando
AM_SectionLine para desenhar linhas de seção. O comando permite controlar a aparência de diferentes entidades da linha de seção, como setas, linhas e nome. Você pode criar várias seções em uma entidade para os seguintes tipos de exibições de seção:
| Tipo de vista de seção |
Descrição |
| Seção completa |
O plano de corte passa por todo o comprimento da entidade. |
| Seção alinhada |
Dois planos de corte não paralelos passam pela entidade. Use essas seções em entidades cilíndricas. |
| Meia-seção |
O plano de corte passa por uma parte da entidade para a seção. |
| Seção de deslocamento |
O plano de corte dobra para passar pelas caraterísticas da entidade. Use essas seções em entidades que não estão em uma linha reta. |
Exemplo: Seção completa
Exemplo: Seção alinhada

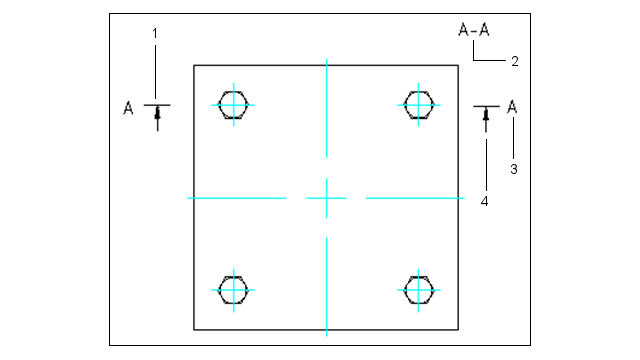

O comando cria as seguintes entidades:
| Entidade |
Descrição |
| 1 |
Linha de seção |
| 2 |
Etiqueta de vista de seção |
| 3 |
Identificador da vista de seção |
| 4 |
Seta de direção |
