Criação de Arquivos Personalizados de Bloco de Título e Estruturas dos Desenhos

O software oferece um conjunto de Blocos de Título e Estruturas predefinidos de desenho para cada padrão de engenharia. Além disso, você pode criar Blocos de título e Estruturas personalizados de acordo com as suas necessidades.

Para usar Blocos de título e Estruturas personalizados em outros desenhos, você deve criá-los e salvá-los no formato DWG e armazená-los em pastas específicas, da mesma forma como procede para os blocos e estruturas padrão.

Você pode alterar o local padrão dos arquivos de Bloco de título e Estrutura na caixa de diálogo Opções. É possível adicionar quantos locais forem necessários.

  1. Para criar uma Estrutura personalizada:

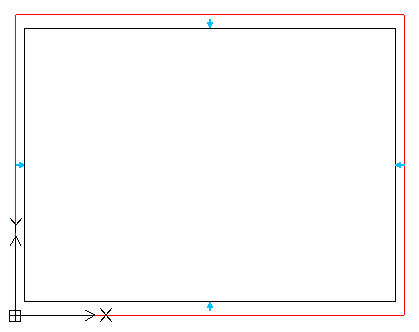

    1. Em um novo desenho em branco, desenhe os seguintes elementos que compõem a Estrutura usando comandos e entidades padrão:
      • Retângulo externo: Crie um retângulo usando o ponto (0,0) como um canto inferior esquerdo
      • Retângulo interno
      • Marcas de centralização: Desenhe marcas de centralização em cada lado do retângulo interno utilizando entidades geométricas.

    2. Salve o arquivo.
      Para maior clareza, você pode usar a seguinte regra de nomenclatura: Idioma_Padrão__(Tamanho). Por exemplo, IN_ANSI Polegada_A (8,5 x 11 polegadas).
    3. Para identificar a extensão da Estrutura, adicione uma NotaSimples aos seguintes cantos do retângulo:
      • Inferior esquerdo: QUADRO_IE
      • Superior direito: QUADRO_SD
      • Inferior direito: QUADRO_ID

      O ponto de controle do texto deve corresponder exatamente ao ponto de controle do retângulo.

    4. Coloque o desenho no local especificado na caixa de diálogo Opções.
  2. Para criar um Bloco de título personalizado:

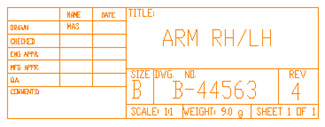

    1. Em um novo desenho em branco, desenhe os seguintes elementos que compõem o Bloco de título usando comandos padrão:
      • O limite: Crie um retângulo usando o ponto (0,0) como canto inferior direito.
      • Linhas de partição: Desenhe as linhas conforme solicitado para o layout do Bloco de título.
      • Cabeçalho: Desenhe as linhas que definem o cabeçalho do Bloco de título.

    2. Salve o arquivo.
      Para maior clareza, você pode usar a seguinte regra de nomenclatura: Idioma_Padrão_BlocoTítulo. Por exemplo, EN_ANSI Inch_TitleBlock.
    3. Defina os AtributosBloco e coloque-os no Bloco de título conforme necessário.
    4. Coloque o desenho no local especificado na caixa de diálogo Opções.
