Importar contornos de peça do DELMIA

Disponível somente na versão para Windows

O comando Importar Delmia permite que você importe um arquivo .xml gerado a partir do DELMIA para o DraftSight para poder inspecionar, modificar e editar os contornos da peça.

Você pode salvar o desenho do DraftSight em um arquivo .dxf e usá-lo em uma máquina de Controle numérico computadorizado (CNC) para fins de corte.

Importar arquivos DELMIA XML

Para importar arquivos DELMIA XML:

  1. Siga um destes procedimentos:
    • Na faixa de opções, em Rascunhos e Anotações, clique em Importar > DELMIA XML.
    • Digite XMLTODWG no prompt de comando.
  2. Na caixa de diálogo Abrir, selecione o arquivo DELMIA.xml para importar e clique em Abrir.
  3. Opcional: Um aviso pode ser exibido se houver uma disparidade no comprimento de segmento com a definição anterior de MINIMUMSEGLENGTH em DSDelmiaConverterConfig.xml.
    Se este aviso for exibido, ele aparece apenas uma vez por sessão.

    Clique em OK para ignorar o aviso e concluir o processo de importação.

    Todos os erros de segmentos são registrados em DSDelmiaLog.txt localizado em C: \Users\Username\AppData\Roaming\DraftSight.
  4. Após a importação, verifique a precisão geométrica de cada desenho. Você pode modificar ou adicionar entidades como linhas, notas de texto, dimensões e outras anotações.
  5. Clique em Arquivo > Salvar como para salvar o arquivo no formato de arquivo .dxf que a máquina de CNC consegue processar.

Modificar o arquivo Config.xml

O DraftSight dispõe de um config.xml que você pode personalizar para usinagem CNC.

Para modificar o arquivo config.xml:

  1. Antes de fazer alterações, faça um backup do config.xml.

    Este arquivo, DSDelmiaConverterConfig.xml, está armazenado em C:\Users\Username\AppData\Roaming\DraftSight.

  2. Use um editor de texto para modificar os valores armazenados em DSDelmiaConverterConfig.xml.
    Elemento Definição
    SMALLCURVEMINIMUMSEGLENGTH Se o comprimento da curva for menor do que SEGLENGTHTHRESHOLD * MINIMUMSEGLENGTH, use SMALLCURVEMINIMUMSEGLENGTH em vez de quebrar a curva. Essa edição adiciona mais segmentos a uma pequena curva. Caso contrário, os segmentos quebrados são substituídos por uma única linha, e a curva perde fidelidade.
    PRECISIONTOLERANCE Se a diferença entre os valores coordenados for menor que esse valor, eles serão considerados iguais.
    MAXIMUMRADIUS Raio máximo quando o arco é convertido em uma linha.
    MINIMUMSEGLENGTH Comprimento mínimo de cada segmento quando a curva está quebrada.
    MAXIMUMSAG Máximo desvio de corda da curva com a PoliLinha quebrada.

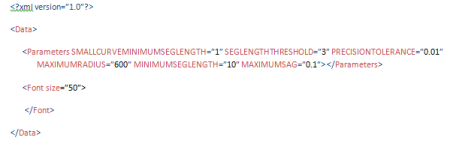

A imagem a seguir é um exemplo dos elementos em DSDelmiaConverterConfig.xml:
