Visualização do WebGL-based

Ao usar a tecnologia de visualização do eDrawings Web, o SOLIDWORKS PDM Web2 permite visualizar dinamicamente os arquivos nos formatos suportados.

O Web2 suporta os seguintes formatos:

Formatos Formatos de arquivo
SOLIDWORKS .SLDASM, .SLDPRT, .SLDDRW
eDrawings .easm, .eprt, .edrw
DXF/ DWG .dxf, .dwg
STEP .step, .stp
IGES .iges, .igs
Parasolid .x_b, .x_t, .xmt, .xmt_txt
JT .jt
ACIS .sat, .sab

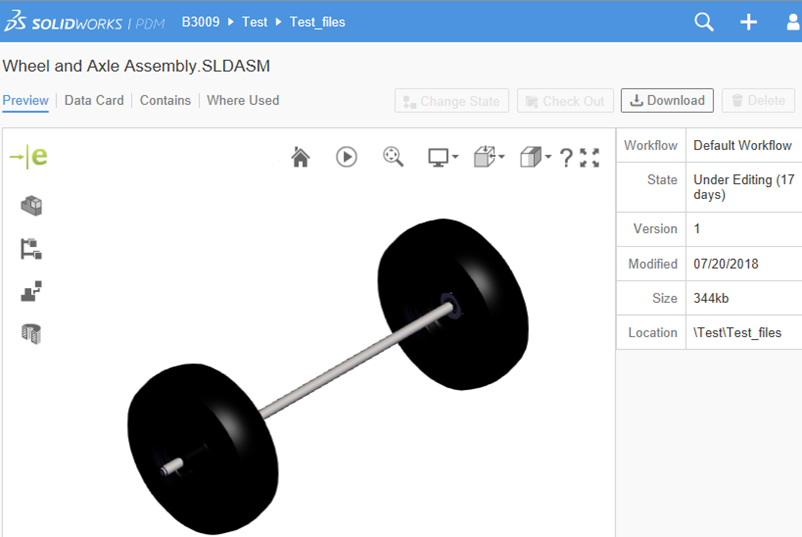

A página de visualização do eDrawings exibe ferramentas e uma área gráfica.

As ferramentas na parte superior e na lateral da área de gráficos fornecem informações sobre o modelo e permitem manipular a forma como o modelo é exibido.

Ícone eDrawings Mostra que esta é uma visualização do eDrawings.
Componentes Lista os componentes de um arquivo. Quando você clica em cada peça, ela é realçada na área de gráficos.
Configuração Lista a configuração de um arquivo.
Explodir Controla o ponto da explosão com um controle deslizante.
Vistas de seção Cria planos de cortes transversais.
Redefinir Retorna o modelo ou desenho ao estado quando aberto pela última vez.

Quando você clica em Redefinir, todas as rotações, panorâmicas, movimentação de componentes e alterações de orientação são desfeitas.
Vistas animadas Anima a modelo.
Zoom para ajustar Ajusta o modelo na área de gráficos.
Oclusão de ambiente Controla a atenuação da luz ambiente para mostrar o objeto como em um dia nublado.
Perspectiva Exibe uma vista em perspectiva do modelo.
Orientação das vistas Exibe uma visualização, como vista frontal, vista traseira, vista esquerda, vista direita, vista superior, vista inferior e vista isométrica.
Exibição Exibe o modelo nas vistas Estrutura de arame, Contornos sombreados ou Sombreado.
Ajuda Exibe gestos do mouse e da tela sensível ao toque para girar, mostra vista panorâmica, zoom e ajustar o modelo à tela.
Tela inteira Exibe a visualização na janela inteira do navegador.

Clique novamente para sair da tela cheia.
As ferramentas Vistas de seção, Orientação das vistas, Exibir e Animar vistas estão disponíveis para os arquivos de peça e montagem. As ferramentas Componentes, Configuração e Explosão estão disponíveis apenas para arquivos de montagem.
