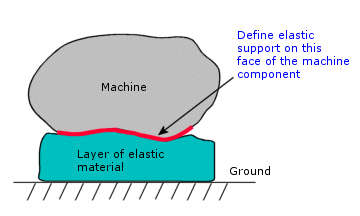

Conectores - Suporte elástico Um Suporte elástico define uma base elástica entre as faces selecionadas de uma peça ou montagem e o solo. Este conector resiste à tensão e à compressão. Tipo Faces para Suporte elástico Faces planas ou não planas. Rigidez Unidades de medida Distribuído Tipo de valor da rigidez por unidade de área. A rigidez total equivalente é igual à área de projeção comum multiplicada pela rigidez distribuída. Total O valor da rigidez total. A rigidez total é distribuída uniformemente por todas faces selecionadas. Normal A rigidez normal às faces. Cisalhamento A rigidez no plano das faces. Configurações de símbolo Editar cor... Selecione uma cor para os símbolos. Tamanho do símbolo Defina o tamanho dos símbolos. Exibir visualização Ativa/desativa a exibição dos símbolos do conector na área de gráficos. Notas Disponível para estudos estáticos, de frequência e de flambagem. Não disponível para cascas compostas. Uma rigidez distribuída em um ponto da face representa a densidade da dureza associada a uma área infinitamente pequena em torno do ponto. A rigidez tangencial em um local é presumida como igual em todas direções tangenciais à face naquele ponto. Use molas elásticas para simular bases elásticas e absorvedores de choques. Tópico paiConectores Resumo de conectores
