Relações com splines

Restrições a pontos internos do spline Restrições a pontos finais do spline
Coincidente Horizontal
Concêntrico Vertical
Perpendicular Tangente
Tangente Coincidente
Ponto médio Concêntrico
Fixo Ponto médio
  Fixo
  Mesclar
Restrições a alças (de manipulação) internas Restrições a alças (de manipulação) de extremidade
Tangente Curvatura igual
  Tangente
Restrições entre alças (de manipulação)
Paralela
Horizontal
Vertical
Curvatura
Tangente à face
Faces adjacentes e splines 2D ou 3D

Splines de curvatura contínua

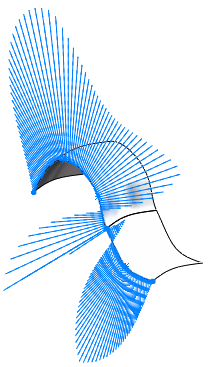

O raio de curvatura e o vetor (direção) coincidem quando você adiciona uma relação Curvatura igual PM_Equal_Curvature.gif entre splines adjacentes.

Isso cria splines com curvatura contínua no limite.
curvature-constraint-G2_01.gif curvature-constraint-G2_02.gif
Requisitos:
  • O segundo spline não deve ter restrições.
  • Os dois splines devem compartilhar um ponto final.
