Pontos de spline

O comando Inserir ponto de spline adiciona um ou mais pontos a splines.

Com relação aos pontos de spline, é possível:
  • Usá-los como alças para dimensionar o spline na forma desejada.
  • Adicionar dimensões entre eles ou entre eles e outras entidades.
  • Adiciona relações a pontos de spline.

Inserir pontos de spline

Para inserir pontos de spline:

  1. No modo Editar esboço, selecione um spline.
  2. Clique em Inserir ponto de spline Tool_Insert_Spline_Point_Spline_Tools.gif (barra de ferramentas Ferramentas de spline) ou Ferramentas > Ferramentas de spline > Inserir ponto de spline .
    O ponteiro muda para Pointer_Insert_Spline_Point01.gif.

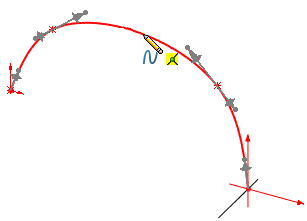

  3. Clique para posicionar o ponto de spline Pointer_Insert_Spline_Point02.gif.

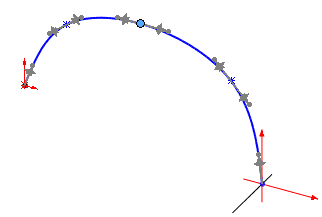

    O ponto de spline adiciona uma alça de spline.
  4. Insira pontos de spline adicionais.
  5. Clique em PM_OK.gif.

Excluir pontos de spline

Para excluir pontos de spline:

Em um esboço aberto, selecione um ponto e pressione Delete.

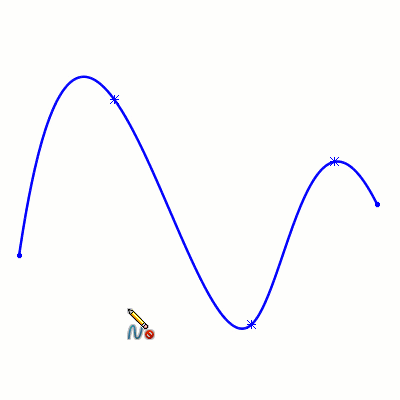

Vídeo: Inserir pontos de spline
