Визуализация дискретных свойств

В инструменте "Визуализация сборки" можно использовать спектр с резким переходом от одного цвета к другому для визуализации свойства с дискретными значениями, например Статус.

Регуляторы цвета недоступны для значений свойств, для которых установлен флажок Связать цвет со значением свойства. Этот флажок можно снять в диалоговом окне Пользовательский столбец.

Для доступа в диалоговое окно нажмите на стрелку справа от заголовков столбцов и выберите "Дополнительно".

Чтобы осуществить визуализацию сборки, выполните следующие действия.

  1. На вкладке Визуализация сборки, выберите заголовок столбца для сортировки компонентов по отдельному параметру.
  2. Включите цветовой спектр.
  3. Нажмите правой кнопкой мыши на регуляторы цвета и выберите Сгруппировать идентичные.
    Исходные регуляторы заменяются на пару одноцветных регуляторов для каждого дискретного значения. В переходе между одним дискретным значением к другому регуляторы перекрываются для создания пошагового перехода цвета, а не плавного перехода.

    Чтобы изменить цвета, можно нажать правой кнопкой мыши на каждый регулятор и выбрать параметр Изменить цвет.

Пример: Визуализация дискретных свойств

В этом примере цвета применяются к компонентам на основе параметра MakeOrBuy. Все компоненты имеют значение M или B.

Чтобы осуществить визуализацию сборки, выполните следующие действия.

  1. На вкладке Визуализация сборки , выберите заголовок столбца для сортировки компонентов по свойству MakeOrBuy.
  2. В левой части панели нажмите вертикальную полосу, чтобы включить спектр.

    Эта вертикальная полоса отображает спектр цветов от красного до синего. В графической области компоненты меняют цвет на расположенный рядом с их записью в панели Визуализации сборки.

    В этом случае цветовой спектр, применяемый к графической области, не будет точно отражать тот факт, что имеется всего два дискретных значения.
  3. Нажмите правой кнопкой мыши на регуляторы цвета и выберите Сгруппировать идентичные.

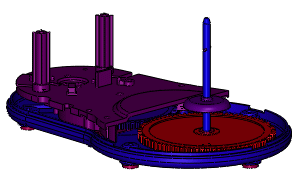

    Добавлены два новых регулятора (красный и синий), поэтому каждое дискретное значение имеет пару регуляторов одинакового цвета. В графической области все детали B будут выделены красным, а все детали M — синим.




    Чтобы изменить цвета, можно нажать правой кнопкой мыши на каждый регулятор и выбрать параметр Изменить цвет.
    Можно изменить цвета по умолчанию, используемые командой Сгруппировать идентичные. Выберите Инструменты > Параметры > Настройки пользователя > Цвета . В разделе Настройки схемы цвета выберите Визуализация сборки номер и нажмите кнопку Редактировать.
  4. Сохраните сборку и сохраните настройки Визуализации сборки.
