Визуализация плавно меняющихся свойств

В инструменте "Визуализация сборки" можно использовать спектр с постепенным смешиванием цветов для визуализации числового свойства, например свойства Масса, значения которого могут изменяться непоследовательно.

Чтобы осуществить визуализацию сборки, выполните следующие действия.

  1. На вкладке Визуализация сборки нажмите заголовок последнего столбца, чтобы отсортировать компоненты по данному свойству.
  2. В левой части панели нажмите на вертикальную полосу, чтобы включить спектр.

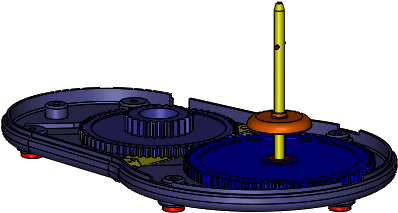

    Эта вертикальная полоса отображает спектр цветов от красного до синего. В графической области компоненты меняют цвет на расположенный рядом с их записью в панели Визуализации сборки. Различные цвета обозначают относительные значения свойств каждого компонента.

    Для изменения распределения цветов можно перемещать регуляторы цвета .

    Если в иерархии сортировки имеется несколько свойств, цвета соответствуют крайнему левому свойству.
    Регуляторы цвета недоступны для значений свойств, для которых установлен флажок Связать цвет со значением свойства. Этот флажок можно снять в диалоговом окне Пользовательский столбец.

    Для доступа в диалоговое окно нажмите на стрелку справа от заголовков столбцов и выберите Дополнительно.

  3. Чтобы добавить другой цвет в спектр, выполните следующие действия.
    1. Нажмите в пустой области слева от вертикальной полосы.

    2. В диалоговом окне Цвет выберите нужный цвет и нажмите OK.

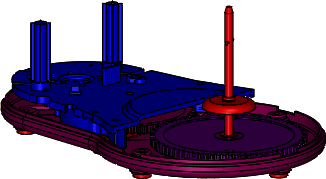

    В спектр будет добавлен регулятор этого цвета. Цвета деталей в графической области изменятся.

    Можно переместить регуляторы цвета вверх или вниз для изменения распределения цвета в спектре. Нажмите правой кнопкой мыши регулятор и измените его цвет или удалите его. Чтобы вернуть два исходных регулятора, нажмите правой кнопкой мыши любой регулятор и выберите Сбросить все.
  4. Под заголовками столбцов потяните горизонтальную полосу вниз и разместите ее под компонентами, которые необходимо скрыть.
    Также можно нажать на какой-либо компонент правой кнопкой мыши и выбрать параметр "Развернуть компонент" или "Свернуть компонент" , чтобы скрыть компоненты.

    В графической области компоненты, расположенные выше панели, будут скрыты.

  5. В нижней части списка потяните горизонтальную полосу вверх и разместите ее над компонентами, которые необходимо скрыть.

    В графической области компоненты, расположенные ниже панели, будут скрыты. Спектр корректируется по видимым компонентами, отображая их относительные значения.

    Чтобы вернуть панель в ее исходное состояние, нажмите на нее правой кнопкой мыши и выберите Откат вверх или Откат в конец.
  6. Сохраните сборку и сохраните настройки Визуализации сборки.
