Importación de contornos de pieza de DELMIA

Disponible solo en la versión de Windows

El comando Importar Delmia permite importar a DraftSight un archivo .xml generado en DELMIA para que pueda inspeccionar, modificar y editar los contornos de pieza.

Puede guardar el dibujo de DraftSight como archivo .dxf y utilizarlo en una máquina de control numérico (CNC) con fines de corte.

Importación de archivos XML (DELMIA)

Para importar archivos XML (DELMIA):

  1. Realice una de las siguientes acciones:
    • En la cinta de opciones, en Dibujo y Anotación, haga clic en Importar > DELMIA XML.
    • Escriba XMLTODWG en el indicador de comandos.
  2. En el cuadro de diálogo Abrir, seleccione el archivo DELMIA.xml que va a importar y haga clic en Abrir.
  3. Opcional: Puede aparecer una advertencia si hay una incompatibilidad en la longitud del segmento con el parámetro MINIMUMSEGLENGTH predeterminado del archivo DSDelmiaConverterConfig.xml.
    Si aparece esta advertencia, solo se mostrará una vez por sesión.

    Haga clic en Aceptar para eludir la advertencia y complete el proceso de importación.

    Todos los errores del segmento se registran en DSDelmiaLog.txt, que se encuentra en C:\Users\Username\AppData\Roaming\DraftSight.
  4. Después de la importación, marque cada dibujo para una mayor precisión geométrica. Puede modificar o agregar entidades, como líneas, notas de texto, cotas y otras anotaciones.
  5. Haga clic en Archivo > Guardar como para guardar el archivo con el formato .dxf, que es el que la máquina CNC puede procesar.

Modificación del archivo config.xml

DraftSight proporciona un archivo config.xml que puede personalizar para el mecanizado CNC.

Para modificar el archivo config.xml:

  1. Antes de realizar ningún cambio, realice una copia de seguridad de config.xml.

    Este archivo, DSDelmiaConverterConfig.xml, se almacena en C:\Usuarios\NombreDeUsuario\AppData\Roaming\DraftSight.

  2. Utilice un editor de texto para modificar los valores guardados en DSDelmiaConverterConfig.xml.
    Elemento Definición
    SMALLCURVEMINIMUMSEGLENGTH Si la longitud de curva es menor que SEGLENGTHTHRESHOLD * MINIMUMSEGLENGTH, utilice SMALLCURVEMINIMUMSEGLENGTH en su lugar para romper la curva. Esta modificación agrega más segmentos a una curva pequeña. De lo contrario, los segmentos rotos se sustituyen por una sola línea y la curva pierde fidelidad.
    PRECISIONTOLERANCE Si la diferencia entre valores de coordenadas es inferior a este valor, se consideran iguales.
    MAXIMUMRADIUS El radio máximo cuando el arco se convierte en una línea.
    MINIMUMSEGLENGTH La longitud mínima de cada segmento cuando una curva está rota.
    MAXIMUMSAG La desviación cordal máxima de la curva con la polilínea rota.

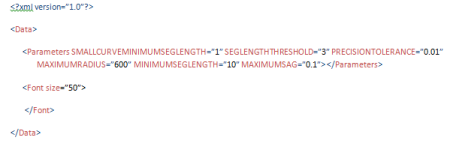

La imagen siguiente es un ejemplo de los elementos que hay en DSDelmiaConverterConfig.xml:
