En este ejercicio se realizará el recorrido de los cables en el diseño 3D.
Este ejercicio se basa en los archivos del ejercicio 4. Si no ha completado ese ejercicio, descargue el
proyecto eléctrico del Ejercicio 4, descomprímalo en una unidad local y luego recupere el archivo.
Enrutar las mangueras

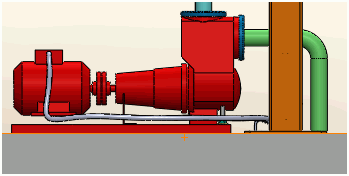

- Abra el conjunto de la unidad de bomba de los ejercicios anteriores.
-
En la pestaña SOLIDWORKS Electrical 3D del CommandManager, haga clic en Establecer ruta de mangueras
. Cuando ejecute el enrutamiento por primera vez, utilice el modo Ruteado Croquis 3D para comprobar visualmente que las mangueras están enrutadas correctamente. Modifique los parámetros de enrutamiento según las rutas de enrutamiento. Si las mangueras no se enrutan correctamente, marque el cuadro de diálogo Análisis del enrutamiento para depurar el diseño.
- En el PropertyManager, para Seleccionar tipo de ruta, haga clic en Ruteado Croquis 3D, luego haga clic en
.El cuadro de diálogo Análisis del enrutamiento: Cableado informa de varios errores.
- Examine el modelo para determinar las razones de los errores de análisis.
- Inicie SOLIDWORKS Routing.
