Bu örnekte, bir mekanizma dahilinde dönen bir bağlantıya uygulanan sabit hızlı rotatif motorun gerektirdiği tork ve yansıtılmış yük ataleti arasındaki ilişki gösterilmektedir. Mekanizmanın hareketi, yansıtılmış yük ataletini etkiler.

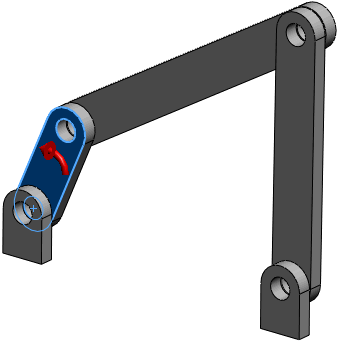

Bu örnekte, eşmerkezli olarak montaj ilişkili bağlantılardan oluşan bir mekanizma kullanılır. Sabit hızlı rotatif motor, gösterildiği gibi sol bağlantıya uygulanır. Bu modelde sürtünme veya yerçekimi yoktur.

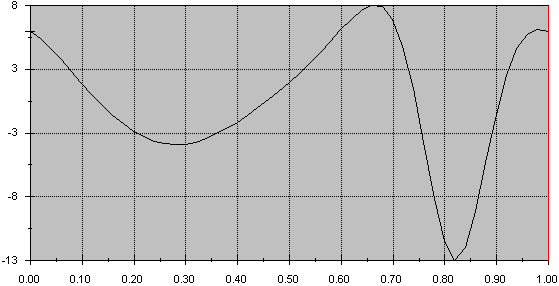

| Sol Bağlantıdaki Motor Torku ve Zaman |
|---|
|

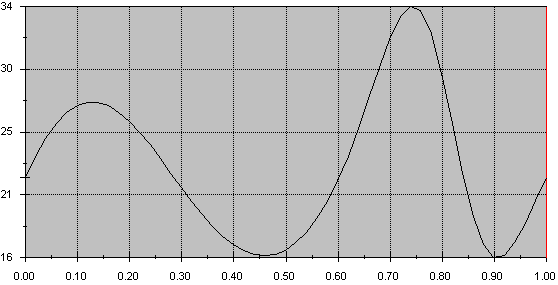

| Yansıtılmış Yük Ataleti ve Zaman |
|---|
|
Rotatif motor döndükçe, montaj ilişkili bağlantılar konum değiştirir. Sonuç olarak, bağlantıyı sabit hızda döndürmek için motorun gerektirdiği tork, bağlantının döndürülmesiyle değişir. Rotatif motor, bağlantının sabit rotasyonel hızını korumak için pozitif veya negatif tork uygulamalıdır. İlgili yansıtılmış yük ataleti de tipik olan bağlantı konumuyla değişir. Yerçekimi veya dış kuvvet veya torklar yokluğunda, yansıtılmış yük ataleti pozitiftir.
