Bu örneklerde, sıfır, pozitif veya negatif sabit yükleme koşulları altında sabit hızlı doğrusal motor için yansıtılmış yük kütlesi sonuçları karşılaştırılmaktadır.
Model

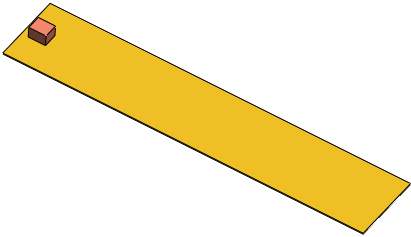

Bu örneklere yönelik model, düz bir yüzey üzerinde kayan dikdörtgen bir bloktur. Bloğun alt yüzeyi, taban levhasının üst yüzeyiyle çakışık bir montaj ilişkisine sahiptir. Bloğa doğrusal motor uygulanır.
Dış Kuvvet veya Sürtünme Yok

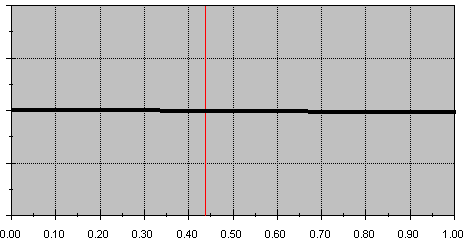

| Yansıtılmış Yük Kütlesi ve Zaman |
|---|
|
Dış kuvvet veya sürtünme olmadan, doğrusal motorun yansıtılmış yük kütlesi pozitif bir sabittir.
Motor Hareketine Karşı Gelen Sabit Dış Güç

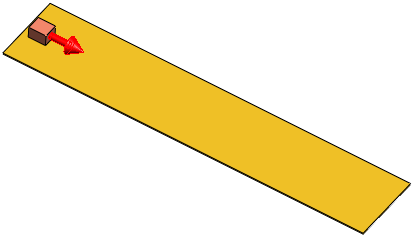

Lineer motora, motor hareketinin tersi yönde bir sabit dış kuvvet uygulanır.

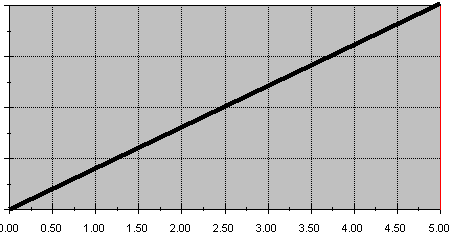

| Yansıtılmış Yük Kütlesi ve Zaman |
|---|
|
Motor hareketinin tersi yönde sabit bir dış kuvvet uyguladığınızda, yansıtılmış motor kuvveti, uygulanan dış kuvveti alt eden ve sabit motor hızını koruyan eşit ancak karşıt bir kuvvet oluşturacaktır. Motor hareketinin yönüne göre pozitif olan bu sabit kuvvet, yansıtılmış yük kütlesini belirler. Newton'un ikinci hareket kanunu, doğrusal momentumun dışarıdan uygulanan kuvvet varlığında değiştiğini belirtir. Motor sabit hızla hareket etmek üzere sınırlandırıldığından, algılanan yansıtılmış yük kütlesi artmalıdır.
Motor Hareketiyle Aynı Yöndeki Sabit Dış Kuvvet

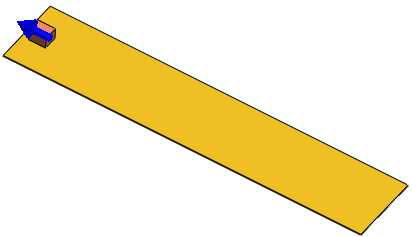

Lineer motora motor hareketiyle aynı yönde bir sabit dış kuvvet uygulanır.

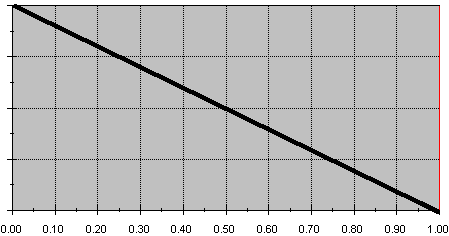

| Yansıtılmış Yük Kütlesi ve Zaman |
|---|
|
Motor hareketiyle aynı yönde bir sabit dış kuvvet uygulandığında kuvvet, motor hareketine yardımcı olur. Sonuç olarak, sabit kuvvetin yansıtılmış yük hesaplamasına katkısı, motor hareketi yönüne göre negatiftir. Yansıtılmış yük kütlesi, zamanla doğrusal olarak azalır.
