Geometrik Tolerans Sembolleri Oluşturma

Geometrik tolerans sembolleri oluşturduğunuzda doğrudan grafik alanında çalışırsınız ve unsur kontrol çerçevelerini hücre hücre oluştururken arayüz sizi yönlendirir.

Hücreye özel bağlam menüleri ve ekran üzerindeki tutamaçlar sayesinde, karmaşık unsur kontrol çerçeveleri oluştururken ayrı bir iletişim kutusu yerine çerçevenin kendisine odaklanabilirsiniz.

Bu videoda, geometrik tolerans sembolü oluşturmak için tutamaçların ve unsur kontrol çerçevelerinin nasıl kullanılacağı gösterilmiştir.

Geometrik tolerans sembolleri oluşturmak için:

  1. Aşağıdakilerden birini yapın:
    • Parçalar için Geometrik Tolerans (MBD Dimension araç çubuğu) veya Araçlar > MBD Dimension > Geometrik Tolerans öğesine tıklayın. Bkz. Parçalar için DimXpert'e Genel Bakış.
    • Teknik resimler için Geometrik Tolerans (Detaylandırma araç çubuğu) veya Ekle > Detaylandırmalar > Geometrik Toleransöğesine tıklayın.
  2. Grafik alanında, sembolü yerleştirmek için tıklayın.

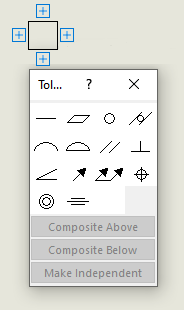

    Etrafında tutamaçlar ve bir Tolerans iletişim kutusu bulunan bir unsur kontrol çerçevesi görünür.

  3. Tolerans iletişim kutusunda ve Geometrik Tolerans PropertyManager'ında seçenekleri belirleyin.
  4. Daha fazla içerik eklemek için unsur kontrol çerçevesini çevreleyen herhangi bir tutamaca tıklayın.
    Tutamacın konumuna bağlı olarak aşağıdakiler gibi başka seçenekler de mevcuttur:
    • Datum . Birincil, ikincil ve üçüncül datumlar için datum adları ve malzeme koşulu sembolleri ekler.
    • Gösterge. Tolerans bölgesinin veya bölgelerinin oryantasyonunu oluşturmak için bir sınır, tolerans ve datum referansı eklemenize olanak tanır.
    • Yeni Çerçeve. Ek çerçeveler oluşturur.

    • Çerçeve Altı. Çerçevenin altına metin ekler.

    • Arasında. Tolerans değeri iki nokta veya obje arasına uygulanırsa noktaların etiketlerini belirtir.

    • Şundan-Şuna. Tolerans değeri, bir nokta veya obje ile başka bir nokta veya obje arasında uygulanırsa noktaların etiketlerini belirtir.

    • Ayrı Gereksinim. Sembole bir SEP REQT etiketi ekler.

    • Metin Kutusu. Sembole metin eklemenizi sağlar.
  5. öğesine tıklayın.
