Geometrik Tolerans Sembollerinde Çift Ölçümlendirmeleri Görüntüleme

Geometrik tolerans sembolleri oluşturduğunuzda çift ölçümlendirmeleri görüntüleyebilirsiniz.

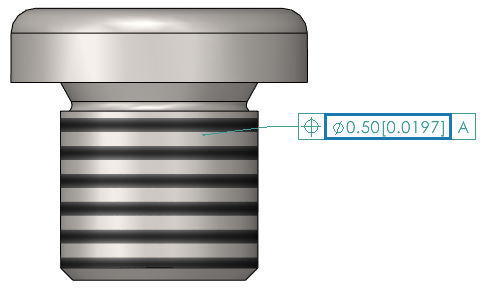

Çift ölçümlendirmeler, tek bir ölçümlendirme içinde inç ve milimetre gibi iki farklı değer kümesi gösterir.

Geometrik tolerans sembollerinde çift ölçümlendirmeleri görüntülemek için:

  1. Bir parça veya teknik resimde Geometrik Tolerans öğesine (MBD Dimension araç çubuğu) tıklayın.
  2. Grafik alanında, sembolü yerleştirmek için tıklayın.
  3. Tolerans iletişim kutusunda Aralık'ı seçin.
  4. Tolerans iletişim kutusunda Çift Ölçümlendirmeleri Göster'i seçin.
  5. Geometrik Tolerans PropertyManager'ında öğesine tıklayın.
