多个注解

多个注解这一术语指的是：
  • 生成注解类型的多个实例
  • 复制及粘贴注解和其它实体的任何组合
您可如下移动或复制多个注解：
  • 您可选择注解、尺寸、工程视图、以及草图实体。您可单个或整框选择项目。
  • 您可在工程图中剪切和粘贴或拖动多个项目，或您可使用“移动实体”或“复制实体”工具。任何单个项目可在新的位置移动，删除等等。
  • 当您粘贴多个项目时，粘贴点为所有所选项目的中心。所有粘贴的项目均保持其相对位置。
  • 您可以剪切或复制一张工程图纸上的项目，然后粘贴到另一张图纸。
  • 您可剪切和粘贴属于不同视图的项目。项目被粘贴时，它们均附加到激活的视图中。

生成多个注解

您可生成一注解类型的多个实例而不关闭 PropertyManager 或对话框。

并非所有注解都支持多个实例。

欲生成多个注解：

  1. 单击注解工具栏上的相应工具，或单击插入 > 注解，然后从菜单中选择一工具。
  2. 键入文字并在 PropertyManager 或对话框中选择选项。
  3. 保持 PropertyManager 或对话框打开，在图形区域中单击以放置注解。
    • 如果您需要多次放置，根据需要决定单击次数。

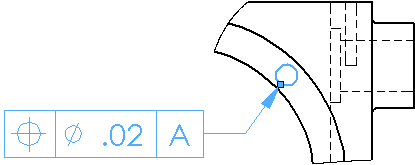

    • 如果注解有引线，先单击来放置引线，然后再次单击放置注解。
  4. 您可为注解的每个实例在 PropertyManager 或对话框中更改文字和其它项目。
  5. 单击 PM_OK.gif

复制和粘贴注解

要复制和粘贴注解：

  1. 选择注解。
  2. 单击标准工具栏中的“复制”tool_Copy_Standard.gif 或编辑 > 复制。
    。
  3. 在图纸中单击，然后单击标准工具栏中的粘贴 tool_Paste_Standard.gif 或编辑 > 粘贴。

    您可编辑并重新附加副本。


    您也可按 Ctrl 并拖动注解。当您丢放注解时，即会显示副本。
