绘制位置时，您可以选择轮廓线类型。
可停靠面板将显示更多选项。您可以通过一个列表选择轮廓线类型。
选中锯齿线时，SOLIDWORKS Electrical 在表示未绘制整个位置的矩形下线上插入锯齿线。此选项在绘制多边轮廓线时不可使用。

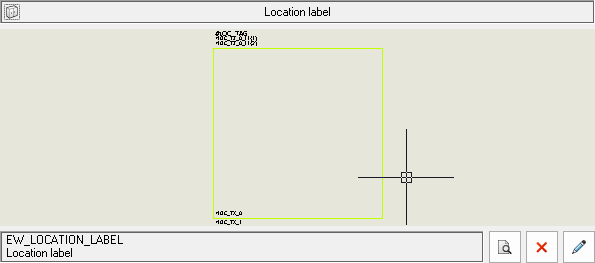

位置标注允许您插入显示在可停靠面板中的符号。此符号与电气工程配置中保存的符号相对应。如果要插入其他符号，请单击其他符号。
位置标签会自动放置在轮廓线上方。位置标注由符号、可显示数据的标注或附加到位置的属性表示。如果需要编辑位置属性等，可以右键单击位置标注。
为位置轮廓线配置符号
单击。
位置标注的表示符号不包含回路或连接点。在符号属性中，在符号类型参数中选择位置标注。
