电线标签

您可以访问电线标注并配置其表示符号。

要访问电线标注，请右键单击电线，然后单击显示/隐藏电线标注。

电线标注显示线号。确保电线编号处于活动状态。

电线标注由符号、可以显示数据的标注或与电线关联的属性表示。您可以右键单击电线标注来编辑电线属性。

配置电线标注的符号

  1. 单击电气工程设置 > 图形选项卡。

  2. 根据需要使用以下选项：
    选项 说明


    		打开符号选择器以选择所需符号。


    		移除符号。


    		打开符号编辑器以修改符号。

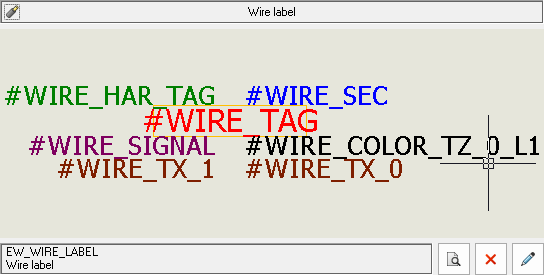

表示电线标注的符号不包含回路或连接点。在符号属性中，在符号类型参数中选择电线标注。
