這些選項定義了 DimXpert 是否要在不包含公差的尺寸中使用「圖塊公差」、「一般公差」或「一般圖塊公差」。僅適用於零件。
基本 DimXpert 標準
若您選擇 ANSI/ASME Y14.5 或 ISO 標準，也可以選擇標準的發行日期。

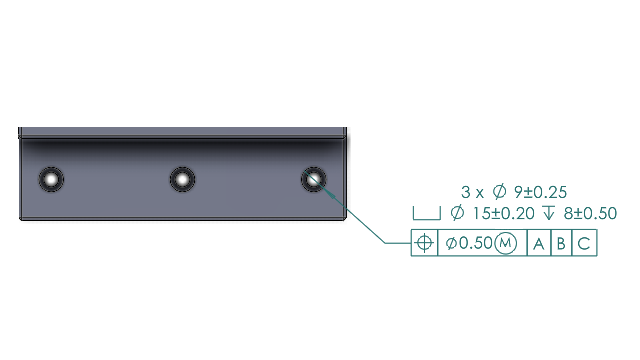

第一次按一下幾何公差
(「MBD 或 MBD 尺寸」工具列) 時，您必須選擇現有的 DimXpert 特徵，或定義新的 DimXpert 特徵。
當您選擇特徵時，軟體會針對您所選的製圖標準，評估特徵與容錯規格。 在對話方塊中，可根據標準使用選項。
方法
|
圖塊公差
|
公差所用的共用格式為英吋單位。公差是以每個尺寸的給定精度為基礎，因此您必須指定零值小數位數。在中，將零值小數位數設定為標準。 |
| 一般公差 |
公差所用的共用格式為公制單位搭配 ISO 工程圖標準。 直線和角度尺寸的一般公差是以 ISO 2768-1 公差為基礎，而沒有各自的公差指示。 您也可以使用一般公差來針對您的特定設計需求自訂公差。 |
| 一般圖塊公差 |
此形式的公差是搭配公制單位使用，但也可能搭配英吋單位使用。 公差通常會顯示在標題圖塊或記事中，且套用於所有不帶公差的尺寸。 一般圖塊公差的值受自訂屬性支援。 |
圖塊公差
|
長度單位尺寸
|
設定三種圖塊公差，每一種都有小數位數和公差值。DimXpert 會套用值作為對稱的加號及減號公差。
|
|
角度單位尺寸
|
設定所有角度尺寸所要使用的公差值，包括套用至圓錐和錐孔的公差值，以及兩種特徵之間所產生的角度尺寸。DimXpert 會套用公差值作為對稱的加號及減號公差。
|
一般公差
|
公差類別
|
以 ISO 2768-1 公差為基礎，而沒有各自的公差指示設定直線和角度尺寸的零件公差類別，或您指定的自訂公差。 - 良好
- 中
- 粗略
- 極粗略
- Custom1。使用您在自訂一般公差檔案 (general tolerances.xlsx) 中指定的公差。
- Custom2。使用您在自訂一般公差檔案 (general tolerances.xlsx) 中指定的公差。
如需 Custom1 和 Custom2 的詳細資訊，請參閱可自訂的 DimXpert 一般公差。 |
| 載入自訂 |
(在已選擇 Custom1 或 Custom2 時可用。) 載入自訂一般公差檔案的值。 - 當您初次選擇 Custom1 或 Custom2 時，按一下載入自訂。
- 如果您之後想變更一般公差檔案或變更檔案位置，可以再回到此對話方塊，按一下載入自訂。
|
| 從下列位置載入自訂表格 |
(唯讀。 在已選擇 Custom1 或 Custom2 時可見。) 顯示自訂一般公差檔案的路徑。 您可以在中設定檔案位置，並在顯示資料夾中選擇 DimXpert 一般公差檔案。
|
一般圖塊公差
| 長度公差 |
指定時，公差值會套用於所有線性尺寸，其中包括距離、長度、徑向和直徑尺寸 (所有非角度尺寸)。 |
| 角度公差 |
指定時，公差會套用於所有角度尺寸，其中包括兩個曲面之間的角度、圓錐角度和導角角度尺寸。 |
