DimXpert 大小尺寸選項

這些選項可定義要套用至新產生之大小尺寸的公差類型和值，包括以大小尺寸 和自動尺寸配置 工具所產生的尺寸。

這些選項並不會影響預先存在的特徵、尺寸或公差。

大小尺寸選項包括：

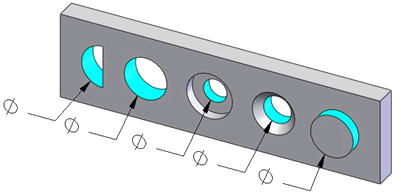

直徑 (填料、圓柱、柱孔、錐孔及簡易直孔)
柱孔直徑 (柱孔的柱坑部分)
錐孔直徑
錐孔角度
長度 - 狹槽/凹口

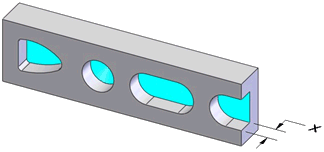

寬度 - 狹槽/凹口/寬度
深度 (柱坑、柱孔、錐孔、凹口、凹陷、簡易直孔、溝槽)
圓角半徑
導角
相交圓

公差類型選項

對稱公差 值會解讀為加號及減號
雙向公差 值會從特徵的名義大小加入或扣除
塊體 小數位數
一般
一般圖塊
圖塊、一般或一般圖塊的選項是視您為 DimXpert 方法選擇圖塊公差、一般公差或一般圖塊公差而定。 請參閱 工具 > 選項 > 文件屬性 > DimXpert 。
