DimXpert 顯示選項

這些選項定義數個預設的尺寸標註樣式，並定義如何管理重複的尺寸和副本數。

狹槽尺寸

這些選項可定義套用至溝槽的長度和寬度尺寸是否要合併為一種標註，或要分開放置。

complex

Separate

Gtol 線性尺寸附加

這些選項定義幾何公差特徵控制框架是與尺寸限制合併或分開放置。

complex

ANSI 範例

Separate

ISO 範例

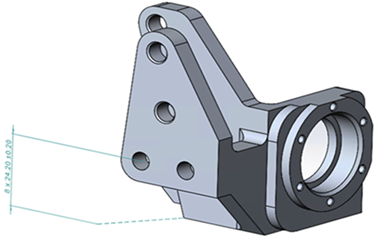

尺寸界線

您可使用尺寸界線將尺寸連接至模型。

孔標註

這些選項定義孔標註是被顯示為合併的或分開的尺寸。

complex

ANSI 範例

Separate

ISO 範例

基準 gtol 附加

曲面

附加至特徵控制框架

ANSI 範例


附加至曲面及尺寸



ISO 範例

線性尺寸



附加至特徵控制框架


附加至曲面及尺寸

多餘的尺寸及公差

這些選項會定義當您使用自動尺寸配置 工具時，如何顯示多餘的尺寸及公差。您也可以手動合併及斷開重複的項目。


多餘的尺寸


合併尺寸
對基本尺寸而言，這些選項則會套用至以自動尺寸配置 、幾何公差 及重新產生基本尺寸指令所產生的尺寸。
消除重複的尺寸 指定尺寸是否要個別陳述或合併為一個群組。選擇此選項來自動地合併這些圖元：
  • 位置尺寸
  • 增加/減少大小尺寸
  • 帶有幾何公差的大小尺寸
  • 幾何公差
選擇消除重複的尺寸。10 基本尺寸和 20 位置尺寸會合併為尺寸群組。
清除消除重複的尺寸。10 基本尺寸和 20 位置尺寸會使用個別尺寸。
顯示副本數量 定義副本數量是否要依已分組尺寸來顯示。
您必須先選擇消除重複的尺寸，才能啟用此選項。
選擇顯示副本數量。副本數量會套用至 10 和 20 尺寸。


清除顯示副本數量。省略副本數量。
