分割零件 (2025 SP3)

額外的選項讓您可以在選擇大型零件中的面塊時自訂零件分割功能。

分割至關重要，因為您無法將外觀指派到面上 (或指派到層次中低於零件階層的任何內容)。如果您希望在單一零件上指派多個外觀，就必須進行分割。

當您使用分割零件功能時，您可以：
  • 更輕鬆地查看幾何。SOLIDWORKS Visualize 會以線架構方式對場景中的所有零件進行影像計算，並搭配深色背景，以便更深入地瞭解基礎網格結構。
  • 指定要分割的零件。軟體會以藍色線架構顯示分割網格的預覽，並以紅色線框顯示要分割的零件。任何未包含在零件分割顯示中的零件都會以淡化的線架構呈現。
  • 使用指定的工具來更精確地控制面選擇。您可以指定面塊或塗料刷模式來選擇面。
若要分割零件：
  1. 執行下列操作之一：
    • 按一下工具 > 分割零件。
    • 在視埠或選單中，用右鍵按一下零件，然後按一下編輯 > 分割零件。
    • 按下 CTRL+ALT+P。
  2. 在對話方塊中，指定選擇模式：
    選項 說明
    面塊 可讓您按一下零件面塊來進行分割。調整面角度公差以指定零件的公差。

    您也可以在面塊模式中使用方塊選擇。
    塗料刷 可讓您按一下並拖曳以選擇多個零件面塊來進行分割。調整塗料刷半徑以微調選擇區域。
    僅顯示使用中零件 僅顯示分割的網格與正在分割的零件，而非整個零件。其餘的幾何會隱藏，或以灰色線架構進行影像計算。
  3. 在視埠中，按一下面或拖曳選擇區域，以查看分割零件的預覽。

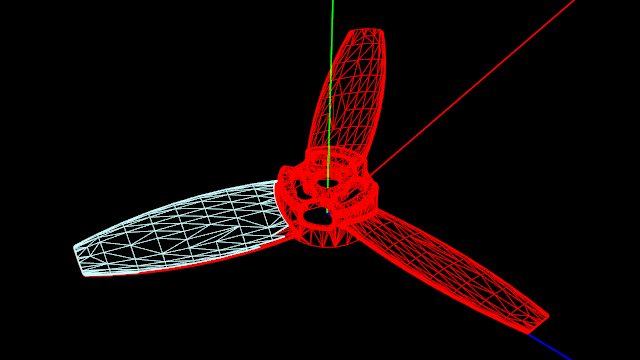

    分割的網格會變更為藍色線架構，而正在分割的零件會變更為紅色線架構。

  4. 選用：按一下 SHIFT 鍵可從網格選擇中移除部分區域，而按一下 CTRL 鍵則可將部分區域新增到網格選擇中。
  5. 按一下執行分割。
