Modifier les cotes existantes des entités BIM

Il existe les méthodes suivantes pour modifier les cotes des entités BIM :

  • A l'aide des points de préhension
  • A l'aide de la palette Propriétés
  • A l'aide de la commande EditerCoteBIM

A l'aide de la commande EditerCoteBIM pour modifier les chaines de cotes existantes.

La commande permet de :

  • Ajouter des points de cote à une ligne de cote
  • Supprimer des points de cote d'une ligne de cote
  • Coter automatiquement des entités BIM supplémentaires à l'intérieur de la même chaîne de cotes
  • Mettre automatiquement à jour la chaîne de cotes lorsqu'une entité BIM est supprimée

Les outils spécialisés permettant de modifier les cotes sont regroupés dans le panneau Annoter de l'onglet du ruban BIM.

Pour ajouter des points de cote à une ligne de cote :

  1. Effectuez l'une des opérations suivantes :
    • Dans le ruban, cliquez sur BIM > Annoter > Ajouter un point .
    • Dans le menu, cliquez sur BIM > Cote > Editer la cote > Ajouter un point.
    • Saisissez EditerCoteBIM et spécifiez l'option Ajouter des points.
  2. Dans la zone graphique, spécifiez la chaîne de cotes à modifier.
  3. Dans la zone graphique, spécifiez les points à coter et appuyez sur Entrée.
  4. Spécifiez l'index de la ligne de cote et appuyez sur Entrée. 0 correspond à la première ligne de cote de la chaîne.

Pour supprimer un point de cote d'une chaîne de cotes :

  1. Effectuez l'une des opérations suivantes :
    • Dans le ruban, cliquez sur BIM > Annoter > Supprimer les points .
    • Dans le menu, cliquez sur BIM > Cote > Editer la cote > Supprimer le point.
    • Saisissez EditerCoteBIM et spécifiez l'option Supprimer les points.
  2. Dans la zone graphique, spécifiez la chaîne de cotes à partir de laquelle supprimer les points de cote.
  3. Sur le modèle BIM, spécifiez le point à supprimer.

    Remarque : Assurez-vous de ne spécifier que les points correspondant aux lignes de rappel de la chaîne de cotes.

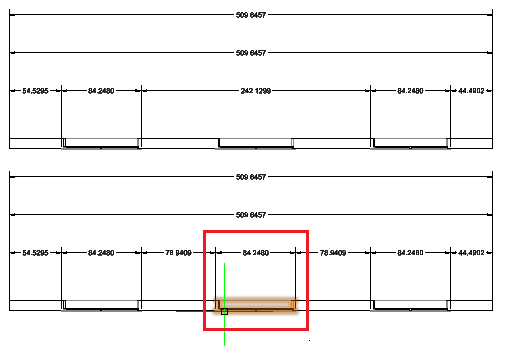

Pour coter des entités BIM supplémentaires dans une chaîne de cotes spécifiée :

  1. Effectuez l'une des opérations suivantes :
    • Dans le ruban, cliquez sur BIM > Annoter > Ajouter une entité.
    • Dans le menu, cliquez sur BIM > Cote > Editer la cote > Ajouter une entité.
    • Saisissez EditerCoteBIM et spécifiez l'option Ajouter une entité.
  2. Dans la zone graphique, spécifiez la chaîne de cotes à modifier.
  3. Spécifiez les entités BIM à coter et appuyez sur Entrée.

    Les points de cote correspondants sont ajoutés à la chaîne de cotes.

    Par exemple, vous pouvez spécifier une fenêtre pour la prendre en compte dans la chaîne de cotes.

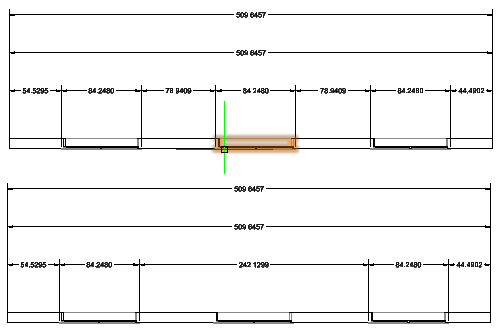

Pour détacher une entité BIM d'une chaîne de dimensions spécifiée :

  1. Effectuez l'une des opérations suivantes :
    • Dans le ruban, cliquez sur BIM > Annoter > Supprimer l'entité .
    • Dans le menu, cliquez sur BIM > Cote > Editer la cote > Supprimer l'entité.
    • Saisissez EditerCoteBIM et spécifiez l'option Supprimer l'entité.
  2. Dans la zone graphique, spécifiez la chaîne de cotes à partir de laquelle détacher les entités BIM.
  3. Spécifiez les entités BIM à détacher et appuyez sur Entrée.

    Les points de cote appartenant aux entités BIM spécifiées sont supprimés de la chaîne de cotes.

Accès

Commande : EditerCoteBIM

Menu : BIM > Cote > Editer la cote

Rubriques connexes

Travailler avec des mises en plan BIM

Rubrique parente

Coter les mises en plan BIM
