Créer des cotes pour les entités BIM

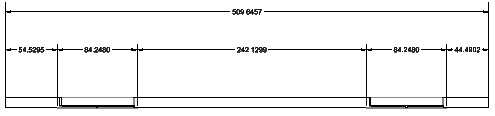

Utilisez la commande ChaîneCoteBIM pour créer des chaînes de cotes pour les entités BIM. La commande détecte automatiquement les points de cote appropriés sur les entités BIM.

Vous pouvez également regrouper automatiquement les cotes à l'intérieur d'une chaîne afin d'afficher clairement les cotes des segments d'ouverture et de paroi.

La commande utilise la norme de cote et la tolérance spécifiées dans la catégorie Paramètres BIM de la boîte de dialogue Options.

Pour créer une chaîne de cotes :

  1. Effectuez l'une des opérations suivantes :
    • Dans le ruban, cliquez sur BIM > Annoter > Chaîne de cotes .
    • Dans le menu, cliquez sur BIM > Cote > Chaîne de cotes.
    • Saisissez ChaîneCoteBIM.
  2. Dans la zone graphique, spécifiez les entités BIM à coter et appuyez sur Entrée.
  3. Spécifiez l'alignement approprié :
    • Horizontale
    • Verticale
    • Alignée
  4. Dans la zone graphique, spécifiez la position de la chaîne de cotes.

Accès

Commande : ChaîneCoteBIM

Menu : BIM > Cote > Chaîne de cotes

Ruban : BIM > Annoter > Chaîne de cotes

Rubriques connexes

Modifier les cotes existantes des entités BIM

Coter automatiquement des mises en plan BIM

Rubrique parente

Coter les mises en plan BIM
