Ouverture des assemblages filtrés (2025 FD04)

Les utilisateurs de 3DEXPERIENCE peuvent ouvrir des assemblages filtrés à partir de la plate-forme, les modifier et les enregistrer localement ou revenir à la plate-forme.

Avantages: Vous pouvez ouvrir et travailler sur un sous-ensemble spécifique de composants à partir d'un assemblage complexe sans ouvrir la totalité de l'assemblage.

Remarques :
  • Les assemblages filtrés ne prennent pas en charge le mode allégé ou le mode Gestion des grandes conceptions. Les assemblages filtrés que vous ouvrez doivent toujours être résolus.
  • Si vous ouvrez le modèle d'assemblage complet, vous ne pouvez pas ouvrir l'assemblage filtré en même temps.

Pour travailler sur des assemblages partiels :

  1. Dans votre application 3DEXPERIENCE, ouvrez l'onglet 3DEXPERIENCE dans le volet des tâches.

  2. Dans le Compass, sous Mes apps, démarrez Product Structure Explorer et procédez comme suit :

    1. Sous Accéder à votre travail, cliquez sur Ouvrir le contenu et accédez à un assemblage auquel des filtres sont appliqués.

      Vous ou d'autres personnes pouvez appliquer des filtres à un assemblage.

    2. Pour ouvrir l'assemblage filtré, faites-le glisser dans la zone graphique ou cliquez dessus à l'aide du bouton droit de la souris et cliquez sur Ouvrir.

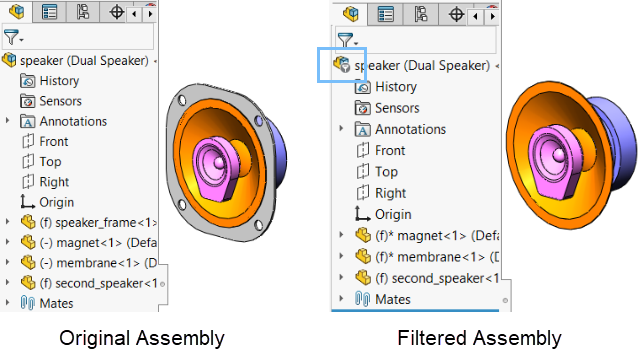

    L'assemblage filtré sélectionné s'ouvre dans SOLIDWORKS. Dans l'arbre de création FeatureManager, au niveau du nœud supérieur, l'icône indique un assemblage filtré. Les composants filtrés n'apparaissent pas dans l'arbre de création FeatureManager, mais le logiciel conserve ces composants dans la structure du produit pour les filtrer ultérieurement. Une notification vous avertit qu'il s'agit d'un assemblage filtré.

  3. Modifiez l'assemblage filtré selon les besoins. La plupart des commandes sont autorisées à l'exception des éléments bloqués suivants :
    • Nouvelles fonctions d'assemblage, telles que les enlèvements de matière ou les congés
    • Tables de paramétrage
    • Vous ne pouvez pas modifier la configuration de premier niveau de l'assemblage.
    • Vous ne pouvez pas ajouter une famille CAO au ConfigurationManager.
  4. Enregistrez l'assemblage filtré localement ou revenez à la plate-forme.

Pour plus d'informations sur le filtrage, voir Filtrage des données.

Pour plus d'informations sur Product Structure Explorer, voir Product Structure Explorer.
