Vous pouvez aligner les annotations DimXpert sur un plan défini par l'utilisateur.
Les cotes DimXpert peuvent être masquées lorsque vous les appliquez à une géométrie à contours. Vous pouvez aligner les annotations DimXpert en les déplaçant vers un plan ou une face plane sélectionnée.

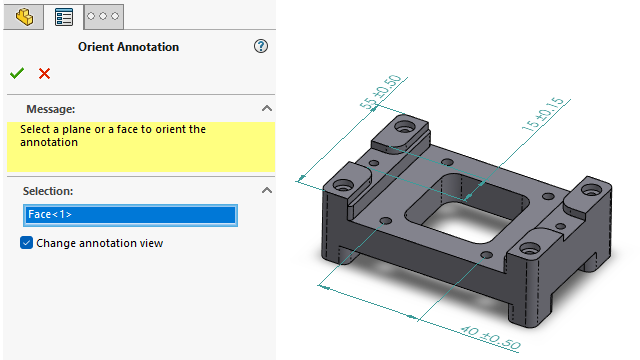

Pour aligner les annotations DimXpert sur un plan défini par l'utilisateur :
- A l'aide du bouton droit de la souris, cliquez sur une annotation DimXpert, puis cliquez sur .
- Dans la zone graphique, sélectionnez un plan ou une face plane pour définir la nouvelle orientation.
- Dans le PropertyManager, sélectionnez Modifier la vue d'annotation pour déplacer l'annotation vers la vue d'orientation qui correspond à la nouvelle orientation.
- Cliquez sur
.
