Aktivitäten verwenden
Aktivitäten sind Elementen zugeordnet und definieren, wie sich die Zeichnungselemente einer SpezialBlock-Referenz ändern werden, wenn Sie die Block-Referenz in der Zeichnung manipulieren.
Sie müssen folgendes festlegen, wenn Sie eine Aktivität einer SpezialBlock-Definition hinzufügen:
- Das Element, auf das Sie die Aktivität anwenden wollen.
Hinweis: Sie können Aktivitäten nur auf Elemente anwenden. Sie können Aktivitäten nicht auf SpezialBlock-Zeichnungselemente anwenden. Elemente, denen keine Aktivitäten zugeordnet sind zeigen dieses Symbol an
.
- Einen Haupt-Punkt auf dem ausgewählten Element
Ein Haupt-Punkt ermöglicht es Ihnen, die Blockreferenz zu manipulieren.
- Ein Auswahlsatz
Ein Auswahlsatz besteht aus den Zeichnungselementen, die sich verschieben oder ändern, wenn die Aktivität in der Blockreferenz erfolgt.
Aktivitäten zeigen ihr Symbol plus dieses Schraubensymbol an
.
Sie können jedem Element mehrere Aktivitäten zuordnen. Das Programm fasst alle Aktivitäten in einer Aktivitäten-Symbolleiste zusammen.
Mit dem Bewegen des Maus-Cursors über eine Aktivität wird folgendes hervorgehoben:
- Das zugehörige Element
- Der Element-Griffpunkt, mit dem Sie die Aktivität ausführen können.
- Der Streckungsrahmen (nur für Streck-Aktivitäten). In einer Blockreferenz wirkt sich das Verschieben des Griffpunktes nur auf die Elemente im Streckungsrahmen aus.
Darüber hinaus wird durch Anklicken des Aktivitätssymbols der Auswahlsatz angezeigt.
Hinweis: Das Aktivitäts-Symbol erscheint nicht in der Block-Referenz.
Beispiel:

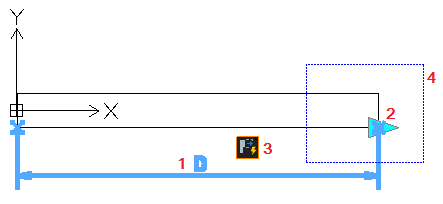

Eine Bewegung mit der Maus über eine Streck-Aktivtät hebt folgendes hervor:
 |
- Lineares Element
- Element-Griffpunkt, der Sie die Aktivität ausführen lässt
- Aktivitäts-Symbol (in diesem Beispiel: Strecken)
- Streckungsrahmen
|
Die Software gruppiert die Aktivitäten nach den Elementen, die sie verwenden können.
Blockeditor-Aktivitäten und zugehörige Elemente:
| Aktivität |
Transformation |
Verfügbare Elemente |
| Verschieben |
Wendet eine Verschiebung an |
Punkt, Linear, Polar, XY |
| Skalieren |
Wendet eine Skalierung an |
Linear, Polar, XY |
| Strecken |
Streckt Zeichnungselemente aus den angegebenen Bereich unter Verwendung von Streck-Punkten. |
Punkt, Linear, Polar, XY |
| Polare Streckung |
Wendet Strecken und Drehen an |
Polar |
| Drehen |
Führt eine Drehung aus |
Rotation |
| Spiegeln |
Führt eine Spiegelung aus |
Spiegeln |
| Muster |
Erstellt Elemente in Elementrichtungen mit dem angegebenen Versatz. Für ein XY-Element verwendet das Muster die Richtungen X und Y. |
Linear, Polar, XY |
| Tabelle |
Wendet einen Werte-Auswahlsatz auf andere Elemente an |
Tabelle |
